Как вытащить ящик с доводчиком из тумбы

Как заменить роликовые направляющие на шариковые

Взаимозаменяемы стандартные шариковые и роликовые полозки. Чтобы заменить роликовые направляющие на шариковые, достаточно просто перекрутить салазки, придерживаясь  пошаговой инструкции, описанной в последнем  разделе статьи «Как установить направляющие выдвижных ящиков». При этом останутся неприкрытыми отверстия на боковинах от положения роликовых направляющих. Их можно замаскировать самоклеющимися заглушками.

Исключение – врезные полновыкатные шариковые направляющие.

Их, к сожалению, ни на что другое, с сохранением прежних габаритов короба ящика, заменить не получится. Только на аналогичную выдвижную систему. Либо перепиливать короб ящика для соблюдения тех же самых зазоров (читайте – расчет размеров ящика под шариковые и роликовые направляющие).

То же самое можно сказать об узких рельсовых направляющих. Они также являются шариковыми, но отличаются по конструкции: сами полозья значительно уже и «шарики» в ней располагаются в один ряд, а не в два. В продаже их найти вряд ли получится, обычно ими комплектуются мебельные стенки, комоды зарубежного производства.

Разновидности изделий

Второе название рассматриваемого нами варианта фурнитуры –шариковые направляющие, так как система двигается на небольших шариках, которые и обеспечивают мягкость хода и долговечность конструкций. Разберемся, какие варианты изделий встречаются, после чего рассмотрим модельный ряд, представленный на рынке.

Основные типы

Все телескопические вариант подразделяются по следующим признакам:

Возможность разукомплектации. Есть как разборные, так и неразборные варианты, второй вариант не подходит, так как в нем элемент не разбирается и снять такой ящик сложно. Но подавляющее большинство вариантов, представленных на рынке, относятся к разборному варианту, поэтому никаких проблем с ремонтом не возникнет.

Конструкция состоит из трех основных узлов, показанных на схеме

Количество ступеней. В зависимости от длины выдвижения конструкции подразделяются на двухсекционные и многосекционные. Если с первым вариантом все понятно, то второй намного сложнее по конструкции, поэтому и разбирать его следует аккуратнее. Но что касается процесса установки и снятия, то принципиальной разницы нет, если вы разберетесь в теме, то сможете обслуживать все типы.

Многосекционные варианты выдвигаются на гораздо большее расстоянии, чем двухсекционные

Наличие доводчика. Этот элемент делает эксплуатацию мебели более удобной, ведь ящики сами дожимаются до конца и становятся так, как нужно. Конечно, модели с доводчиком стоят заметно дороже простых вариантов без этого элемента. Что выбирать в конечном итоге — решать вам, и то, и другое решение довольно надежны, особой разницы в качестве нет.

Доводчик — специальный блок из пластика с наружного края конструкции

Самое современное решение — направляющие, открывающие ящик при нажатии на него, их часто называют «Push to open», что и характеризует принцип действия. Конструкция аналогична варианту с доводчиком, только в ней присутствует дополнительный блок, который слегка выдвигает ящик при нажатии.

Направляющие отличаются и по степени выдвижения элементов, есть три основных варианта:

Их использование оправдано, если полный доступ к внутренней полости вам не нужен.

Чаще всего это многоступенчатая система, так как обеспечить большой ход направляющей с помощью двух узлов невозможно.

Размеры направляющих

В продаже можно встретить разные типоразмеры телескопических систем:

• Длина от 182 до 438 мм. Используются для мелких ящиков в шкафах и комодах.
• Допустимая нагрузка — 8-10 кг.
• Под монтаж производитель рекомендует делать паз в стенке мебели глубиной 10 мм и высотой 17 мм.
• Установка начинается со стенки мебели, только потом элемент прикручивается к боковой стороне ящика.
• Вариант частичного выдвижения, неразборный — не самое удобное решение, которое в наши дни используется редко.

• Бывает как частичного, так и полного выдвижения.
• Длина варьируется в диапазоне от 250 до 500 мм.
• Допустимая нагрузка может составлять до 15 кг.
• В отличие от первого типа фрезеровка боковых стенок мебели не требуется, что существенно упрощает монтаж и снятие.
• Элементы разборные, при необходимости ящик быстро снимается.

Единственное существенное различие заключается в допустимой нагрузке, тут она составляет уже 20 кг.

• Диапазон длины варьируется от 250 до 700 мм с шагом всего в 50 мм.
• Допустимая нагрузка может составлять до 38 кг, что очень и очень много.
• Есть варианты всех типов — частичного, полного и сверхполного выдвижения.
• Система подходит и в маленький кухонный шкафчик, и в объемный шкаф-купе, главное — подобрать оптимальный размер.

Ремонт роликовых направляющих

Несмотря на то, что телескопические направляющие считаются наиболее прочными по сравнению с другими вариантами, в некоторых случаях происходят поломки. Конечно, при таких обстоятельствах можно заменить фурнитуру, но все-таки стоит попытаться ее отремонтировать.

В данном случае мы рассмотрим ремонт на примере шариковых направляющих полного выдвижения. Поломка заключается в том, что пришел в негодность пластиковый фиксатор. Он позволяет удерживать ящик, тем самым не дает ему выскочить за пределы рельса.

Пластиковый фиксатор

Тонкий пластик в процессе эксплуатации может сломаться, как и произошло в нашем случае

Конечно, такая поломка не оказывает какого-либо влияния на работу самой направляющей, но ящик не будет нормально фиксироваться. Поэтому если выдвинуть его до упора, то он просто вылетит. Это, в свою очередь небезопасно, потому что массивные ящики могут упасть на ноги. Именно поэтому при отсутствии стопора, не следует их выдвигать.

Инструкция по ремонту телескопической направляющей

Шаг первый: необходимо взять проволоку диаметром 2 миллиметра. В данном случае используется крепкая проволока из нержавеющей стали, но можно взять и другую. При этом она должна немного пружинить. Всего нам потребуется отрезать от нее 9 сантиметров (может быть немного длиннее или короче) — это стандартная длина фиксатора в направляющих любого типа. Здесь используется механизм длиной 50 сантиметров, но он может быть и короче.

Проволока диаметром 2 миллиметра

Шаг второй: отступив 1 сантиметр, на конце проволоки необходимо сделать изгиб. Далее рулеткой отмеряем еще 2 сантиметра от этого изгиба и делаем еще один.

В результате должна получиться вот такая деталь, которую теперь нужно будет отогнуть в противоположную сторону

Шаг третий: теперь следует отступить от края около 5 миллиметров и согнуть в другую сторону. Сначала получается небольшой скос, которого будет недостаточно для стопора, поэтому мы берем еще одни плоскогубцы. Далее двумя плоскогубцами мы делаем максимальный изгиб.

Теперь у нас получился более прочный фиксатор

Шаг четвертый: от этого изгиба необходимо отступить еще 3 сантиметра, и делаем еще один изгиб проволоки. Главное, чтобы все изгибы были исключительно в одной и той же плоскости, иначе получится кривой фиксатор, который не будет нормально работать.

Делаем вот такой изгиб

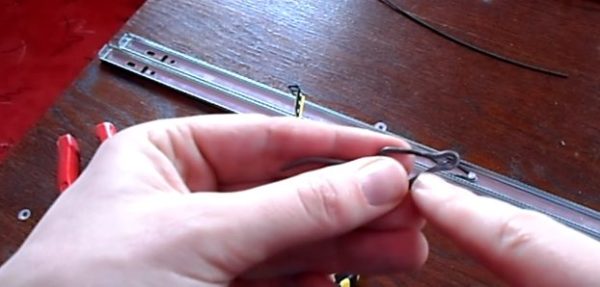

Теперь с помощью плоскогубцев необходимо сделать такое ушко на конце

Теперь необходимо с помощью того же инструмента забить фиксатор

Цены на пассатижи

Пассатижи

На этом этапе наш фиксатор готов. По сравнению с изделием из пластика он прослужит долгие годы, к тому же, сделать его довольно просто в домашних условиях. При желании можно заготовить проволоку в 10 сантиметров — длинный фиксатор будет работать плавней.

Инструкция по снятию и установке ящиков с направляющих, используемых в изделиях компании AQUATON

Инструкция по снятию и установке ящиков с направляющих, используемых в изделиях компании AQUATON.

При проектировании мебели, конструкторы компании используют различные типы направляющих от разных производителей. Какой вид направляющих использовать для ящика в том или ином изделии зависит от множества факторов, главные из которых – внешний вид ящика, его функциональность и вес, который он должен выдерживать. Также необходимо учитывать, что в изделиях с несколькими ящиками, могут использоваться направляющие разного типа и производителя. В данной инструкции будут рассмотрены двустенные ящики от компании FGV, двустенные ящики от компании GRASS, ящики с направляющими скрытого крепления GRASS и HAFELE, а также ящики на шариковых направляющих от компании FGV.

Для того чтобы узнать, как демонтировать ящик в Вашем изделии, в первую очередь необходимо определить, на направляющих какого типа и какого производителя он установлен. Для этого Вам понадобиться выдвинуть ящик и внимательно осмотреть его.

1. Двустенные ящики от компаний FGV и GRASS.

Если стенка выполнена из металла серого цвета с большой пластиковой заглушкой в передней части (ближе к фасаду), значит в Вашем изделии установлен двустенный ящик от компании FGV (фото 1). Если же Вы не обнаружили на боковой стенке никаких заглушек, значит в Вашем изделии установлен двустенный ящик от компании GRASS (фото 2).

(фото 3)

Для того чтобы демонтировать двустенный ящик GRASS, необходимо полностью открыть его. Затем, взявшись за нижнюю кромку фасада, не сильным, но резким движением поднять ящик вверх. Устанавливается двустенный ящик GRASS на место таким же образом, как и двустенный ящик от компании FGV (информацию об установке данного ящика смотрите выше).

Внимание! При монтаже и демонтаже двустенного ящика будьте осторожны, так как его металлические части могут повредить корпус и внутренние детали изделия. 2

Ящики с направляющими скрытого крепления

2. Ящики с направляющими скрытого крепления.

На выдвижные системы скрытого крепления, как правило, устанавливаются ящики, выполненные из окрашенной фанеры (фото 4) или влагостойкого ЛДСП с различной структурой ламината (фото 5).

Данный вид направляющих можно разделить на два подвида. Первый – крепление ящика к подвижной части направляющих осуществляется при помощи крепёжных элементов, которые закреплены на дне самого ящика (фото 6,7).

Второй – ящик не имеет механического крепления и держится на подвижных частях направляющих за счёт фиксирующих штырьков (фото 8).

крепёжные элементы подвижной части направ —

ляющих, значит эти направляющие относятся к

первому подвиду. Если Вы не увидели крепёжных элементов, значит они относятся ко второму подвиду. Для демонтажа ящика, установленного на направляющие, относящиеся к первому подвиду, необходимо одновременно нажать на фиксирующие флажки крепёжных элементов и выдвинуть ящик на себя. Установка ящика на место происходит точно так же, как установка двустенных ящиков (информацию об установке ящиков данного вида смотрите в разделе Двустенные ящики от компаний FGV и GRASS).

Для демонтажа ящика, установленного на направляющие, относящиеся ко второму подвиду, необходимо открыть ящик, приподнять его, взявшись за нижнюю кромку фасада и аккуратно изъять из изделия. Для установки ящика необходимо действовать в обратной последовательности.

3. Ящики на шариковых направляющих.

На шариковые направляющие, как и на направляющие скрытого крепления, устанавливаются ящики, выполненные из окрашенной фанеры или влагостойкого ЛДСП с различной структурой ламината. Узнать данный вид направляющих достаточно легко. Одна их часть крепится в пазах боковых стенок ящика, другая на боковых стенках самого изделия (фото 9) .

Для демонтажа ящика с направляющих необходимо отвернуть крепёжные винты, которые находятся на боковых стенках ящика с внутренней стороны ближе к фасаду (фото 10). После этого, потянув ящик на себя, снимите его с направляющих. Установка ящика происходит в обратной последователь-ности.

Существующие виды шариковых направляющих

Рассматриваемая нами сегодня система, идущая в качестве комплектующего к домашней мебели, может принимать различные формы. Так, будут они варьироваться ввиду изначального предназначения данной двигательной системы, и набора функций, которым она изначально была наделена. В нижеследующей таблице давайте изучим, какими могут быть шариковые направляющие и по каким критериям их различают.

Существует множество разновидностей шариковых направляющих

Таблица 1. Виды шариковых направляющих

Критерий	Описание видов
Наличие возможности разукомплектовать устройство	По данному критерию можно выделить:разборные шариковые направляющие; неразборные модели.
Количество «ступеней»	По данному параметру можно поделить существующие разновидности направляющих интересующего нас типа на:состоящие из двух секций; многосекционные.
Тип конструкции	Согласно искомому пункту, можно выделить шариковые направляющие:многоуровневые; одноуровневые.
Способ установки устройства	Монтаж интересующих нас деталей может осуществляться двумя способами:сразу на боковые поверхности оснащающихся механизмом ящиков; внутри пазов, проделанных специально под интересующую нас цель в боковых поверхностях.

Ящик с такими направляющими движется почти бесшумно, и может выдержать немалый вес

Окончательная стоимость механизмов, которые не могут быть разобраны после установки, не утратив функциональности, будет намного меньшей, чем аналогичное значение для разборных механизмов. Дело в том, что последние производятся по усложненной технологии, и в конечном итоге оснащаются специально укрепленными шариками, которые и позволяют несколько раз разобрать и собрать устройство обратно без ущерба и страха потерять мелкие элементы конструкции.

Шарики внутри устройства выполняются из стали. Они перемещаются по внутреннему пространству металлического профиля, позволяя легко выдвигать из шкафа, комода, кровати и других предметов мебели ящики, выполненные из абсолютно любого материала и имеющие любую величину.

Такие направляющие подходят для установки к ящикам практически из любого материала

На окончательную стоимость данных двигательных систем будет оказывать влияние любой из перечисленных выше в таблице параметров, не только возможность разукомплектовки. Так, чем больше будет чисто ступеней и количество уровней, которыми искомая система оборудована, тем она станет дороже. Это обуславливается, разумеется, сложностями, через которые производителю пришлось пройти при создании интересующего нас приспособления.

один из способов с фото-инструкцией

Сегодня рассмотрим способ установки фасадов на выдвижные ящики, который широко распространен среди мебельщиков, благодаря своей простоте и доступности.

Когда я делал свою первую мебель с выдвижным ящиком, я столкнулся с проблемой присадки таких фасадов в полный рост, ведь необходимо одновременно выставить зазоры между фасадом и коробом, потом выдвинуть ящик (за что?) и прикрутить его изнутри. С большим трудом вывернулся, а потом решил поискать в интернете – все оказалось очень просто.

Итак, начнем по порядку. В предыдущем мастер-классе по креплению шариковых направляющих полного выдвижения мы собрали тумбу с выдвижными ящиками. Теперь на нее необходимо оформить фасадную часть.

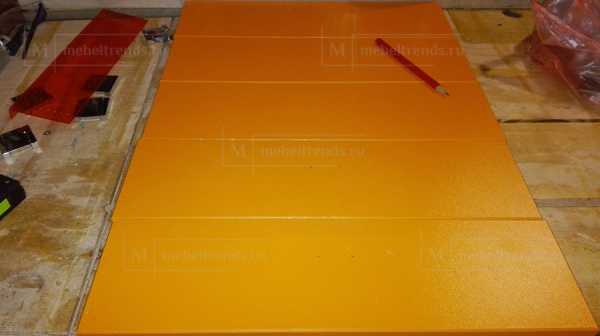

Первый этап подготовительный. Необходимо подготовить сами фасады к установке. Для этого выкладываем их, как они будут установлены, на верстаке.

Наша задача – это разметить и установить мебельные ручки.

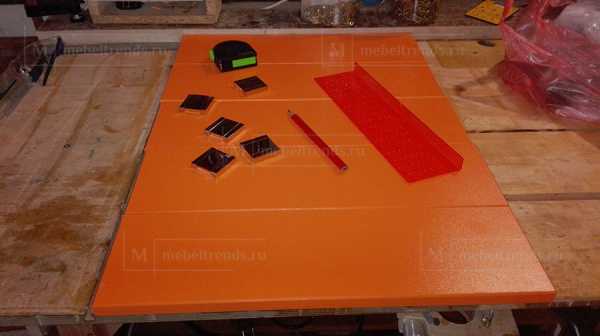

Для этого нам потребуется:

• рулетка,
• угольник,
• карандаш.
• Сильно упрощает жизнь вот такой простейший кондуктор из Икеи.

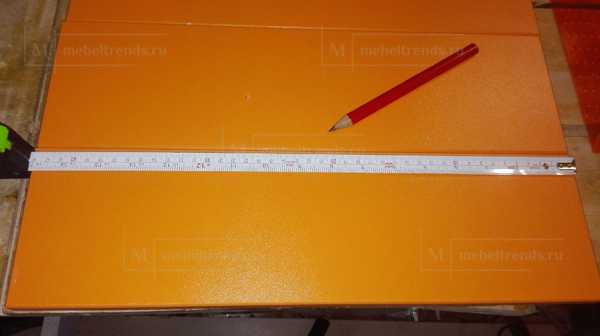

Находим центр фасада ставим риску. Обязательно проверяем с другой стороны. Значения должны совпадать.

Укладываем кондуктор на центральную отметку и карандашом отмечаем центры отверстий для крепления ручек.

Эту манипуляцию повторяем на каждом фасаде.

Еще раз проверяем. Расстояние сбоку до отверстия должно быть одинаковым с обеих сторон.

Этот пункт из серии «семь раз отмерь» и пренебрегать им на фасадах – лице изделия будет себе дороже.

Для сверления лучше всего использовать вот такое сверло поддереву с центральным шипом. Диаметр 4-5 мм. Оно не съезжает в сторону, что возможно при использовании сверл по металлу.

Отверстия сверлим насквозь. Чтобы не было сколов, на твердой подложке. Должно получиться примерно так.

Сразу же повторяем манипуляцию с остальными фасадами.

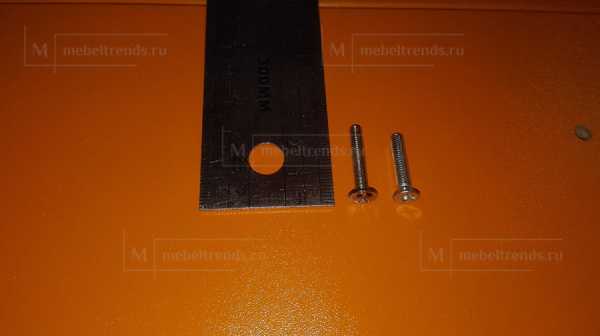

Для крепления ручек используются болтики. Штатные (которые поставляются в комплекте – слева) имеют пресс-шайбу и не всегда подходят для выдвижных ящиков, так как выступающая шляпка будет упираться в фронт самого ящика и будет мешать его плотному прилеганию. Поэтому я обычно использую винтики с потайной головкой – приходится покупать отдельно.

При закручивании таких винтов они утапливаются в материал и не создают никаких препятствий. Закручивать желательно вручную, чтобы не сорвать резьбу с ручек.

Итак, наши фасады готовы к монтажу.

Теперь вернемся к проблеме промежуточной фиксации. Нам необходимо модифицировать фронт ящика, чтобы на нем держался фасад (хоть немножко). В передней стенке необходимо просверлить 2-4 сквозных крепежных отверстия диаметром 4-5 мм.

В этом деле отлично помогает… двусторонний скотч. Лучше всего на вспененной основе. (Тонкий обычно не прилегает к обеим склеиваемым поверхностям в связи с небольшими перекосами).

Любой – качество не имеет значения. Я покупаю самый дешевый в FixPrice.

Наклеиваем несколько полосок скотча на фронт ящика. Снимаем с них защитную пленку.

Прикладываем подготовленный фасад к ящику, проложив сверху (или снизу – смотря откуда вы начинаете) прокладку, фиксирующую зазор. В данном мастер-классе используется 2 мм ПВХ кромка, если зазор делается 3 мм, то я прокладываю кусок ДВП, больше же смысла делать не имеет.

Контролируя положение фасада с боков и подталкивая кверху, прижимаем его к ящику и придавливаем на несколько секунд, давая скотчу прилипнуть. Затем аккуратно выдвигаем ящик и фиксируем фасад струбциной. Все, теперь он никуда не денется!

Вворачиваем в крепежные отверстия по саморезу (я использую 5х30 мм). Сначала в одно, затем снимаем струбцину и контролируем правильность установки фасада, задвинув ящик на место и оценив зазоры. Если все хорошо, то вворачиваем второй саморез. Если нет, то придется отрывать и начинать все сначала.

Обратите внимание, что передняя стенка ящика сделана ниже, чем остальные. Это для того, чтобы можно было использовать для крепления ручек штатные винты с выступающими головками

Кроме того, экономия материала (в данном проекте все было впритык).

На следующем слайде правильно установленный фасад №1. С краев ничего не выступает, зазор с верхним горизонтом равномерный 2 мм.

Те же самые манипуляции повторяем со следующим фасадом… и со следующим. И так до самого конца.

В итоге у нас должна получиться вот такая аккуратная тумбочка с равными зазорами между ящиками.

Данный метод имеет два основных недостатка:

1. Необходимость покупать дополнительные расходники (скотч и потайные винты).
2. Невзаимозаменяемость ящиков. То есть, если вытащить средний ящик и поставить его вместо верхнего, то, скорее всего, будет наблюдаться тот или иной перекос.

Но терпимость к неточностям разметки и простота перекрывают все эти минусы с лихвой.

mebeltrends.ru

Виды направляющих для выдвижных ящиков

Любой выдвижной механизм корпусной мебели основан на работе роликовых или шариковых направляющих.

шариковые (телескопические) направляющие для выдвижных ящиков

Размерный ряд шариковых направляющих, мм
250	300	350	400	450	500	550

Роликовые направляющие представляют собой самый простой и дешевый механизм выдвижения: вдоль полозков скользят два пластиковых ролика, а при подъеме в небольшую диагональ легко вынимаются друг из друга.

роликовые направляющие для выдвижных ящиков

Размерный ряд роликовых направляющих, мм
250	300	350	400	450	500	550

Выдвижные системы на основе роликовых направляющих

Например, на роликовых направляющих «работают» так называемые метабоксы – выдвижные системы, представляющие собой металлические боковины для ящиков разной высоты.

Метабоксы также называют металобоксами, самбоксами. Они могут оснащаться продольными и поперечными рейлингами, наращиваться с помощью глухих и перфорированных вставок, а также дополняться доводчиками.

Большинство выдвижных полок и корзин для шкафов-купе и гардеробных с настенным креплением также выкатываются за счет встроенных вовнутрь подвесной рамки роликовой направляющей.

Выдвижные системы на основе шариковых (телескопических) направляющих

Разновидностей телескопических выдвижных систем также немало.

Различают шариковые направляющие для выдвижного ящика по способу установки. Есть накладные и врезные, а также со скрытым монтажом – в этом случае выдвижной механизм «спрятан» под дном короба ящика.

Система сдвижения роликовых направляющих не позволяет встроить внутрь механизма доводчик – он может быть установлен только отдельной капсулой и «тормозить» движение ящика. А вот шариковые направляющие со встроенным доводчиком реализованы в едином механизме.

Также все выкатные корзины, карго и другие сетчатые системы хранения с доводчиками, обеспечивающими плавное «втягивание» механизма «работают» за счет шариковых направляющих.

Отдельно стоит выделить так называемые тандембоксы – выдвижные системы с двустенными металлическими боковинами, внутри которых встроена шариковая направляющая с дополнительным «апгрейдом», обеспечивающим бесшумное плавное закрывание с доводчиком.

Тандемы Blum. Расчет и установка. TANDEM BLUMOTION.

В этой статье описывается принцип расчета и установки выдвижных ящиков на системе TANDEM BLUMOTION частичного выдвижения фирмы Blum. Т.е. направляющих тандемов со встроенными доводчиками закрывания. Артикул в каталоге Blum: 550Н5000В.

Размеры крепления направляющих на боковине тумбы будут даны с учетом возможной взаимозаменяемости ящиков. Расчет и пример дан на основе трех ящичной кухонной тумбы-секции (рис 2.). В конце будет дана полностью параметрическая модель такой тумбы со всей фурнитурой, для более детального ознакомления. Модель PRO100 в формате «*.sto».

! Все расчеты производятся на ДСП толщиной 16 мм.

Рис.2

Параметры тумбы: Ширина 400 мм.Высота 720 мм. (без ножек),Фасадов — 3 шт.Направляющие — 500 мм. Размеры фасадов: 140х396 мм. — верхний.284х396 мм. — нижние. Сам принцип сборки этой тумбы. Для начала, теория и схемы из официального каталога Blum.

Длина ящика.

Рис.3

где, NL — номинальная длина направляющей. SKL — длина ящика. SKL = NL — 10 мм.

Ширина ящика.

Рис.4

где, LW — внутренний размер тумбы (между боковинами). SKW — длина передней или задней детали ящика (при условии, что эта деталь размещается между его боковин).

Высота ящика.

Рис.5

Схема для расчета высоты ящика.

Практическая часть. Расчет и установка.

В практическом применении отойдем немного от каталожных схем, а сделаем схему под себя. См. рис.6. Черные цифры — размеры корпуса, боковин ящиков, фасадов и зазоров. Красным — размеры для крепления направляющих. Синим — размер передних и задних панелей ящиков. Зелёным — зазоры корпуса ящика между другими деталями.

Рис.6

При этой схеме, нижние и средние ящики получились взаимозаменяемые.

Схема ящика для тандемов.

Рис.7

Каталог Блюм, предлагает делать ящики с пазом под ДВП во всех четырех деталях, а потом делать вырезы в передних и задних деталях под фиксаторы. Зачем? Вполне достаточно сделать только пазы в боковинах ящика, а передние и задние стенки соответственно уменьшить по высоте.

Рис.8

Длину боковины ящика берем, как по каталогу. Т.е. 500 мм — 10 мм = 490 мм.

Тогда, размеры деталей ящиков:

1. Боковины больших ящиков — 490 х 210 мм.
2. Передние и задние детали больших ящиков — 326 х 194 мм.
3. Боковины верхнего ящика — 490 х 100 мм.
4. Передние и задние детали верхнего ящика — 326 х 84 мм.

Глубина тумбы.

При монтаже к боковине тумбы, направляющие крепятся на 4 мм. от лицевого края боковины. Отсюда, минимальный размер глубины (ширина детали бока тумбы) должен быть = Длина направляющей + 4 мм. Для удобства глубину тумбы стоит считать так: Длина направляющей + 10 мм. В нашем варианте, при длине направляющих 500 мм. глубина тумбы составит = 510 мм.

Сборка.

1. Крепление направляющих.

Направляющие TANDEM BLUMOTION частичного выдвижения от Blum	Разметка.

Направляющие крепятся с отступом 4 мм. от лицевого торца боковины тумбы.
	Каркас тумбы с направляющими.

2. Сборка ящиков.

Паз под ДВП в боковинах ящиков. Такой паз вполне можно сделать и с помощью ручной погружной пилы. Глубина пропила 9 мм.

Детали ящика.	Каркая ящика.

Установка донышка ящика из ДВП.

Передние фиксаторы Тандемов.	Фиксаторы крепятся к передней панели ящика.

Крепление фиксатора.	Фиксатор в работе.

В задней панели ящика, слева и справа, высверливаются несквозные отверстия диаметром 8 мм. на глубину 12-13 мм. Отверстие высверливается на расстоянии 8 мм. снизу и сбоку от угла детали.

Ящик устанавливается на направляющие и задвигается до щелчка фиксатора. Для того, чтобы снять ящик с направляющей, достаточно легко надавить на оранжевый флажок фиксатора.

Тумба с ящиками на Тандемах в сборе.

Итог. Общие формулы.

Для того, чтобы рассчитать деталировку изделия для использования направляющих Тандем приведем общий порядок универсальных расчетов.

1. Боковина тумбы = Длина направляющей Тандем +10 мм.
2. Боковина ящика = Длина направляющей Тандем — 10 мм.
3. Длина передних и задних панелей ящика = ширина тумбы — 32 мм. (толщина боковин тумбы) — 42 мм. (каталожный размер).
4. Высота боковины ящика (для фасадов высотой от 200 мм.) = Высота фасада — 40-41 мм. (зазор сверху) — 17 мм. (зазор от нижнего края фасада или от дна, связи).
5. Высота передних и задних панелей ящика = высота боковины ящика — 16 мм.
6. Высота боковины ящика (для фасадов высотой менее 200 мм.) = Высота фасада — 23 мм.(зазор от верха фасада) — 17 мм. (зазор от низа фасада).
7. Дно ящика из ДВП. Ширина = Длина передних и задних панелей ящика + 14 — 16 мм. (для размещения в пазах боковин ящика). Длина = боковине ящика.
8. Размер для разметки крепления направляющих к боковине тумбы. 40 мм. от нижнего края фасада или от связи, дна.

Как установить направляющие для выдвижных ящиков?

Практически все системы закрепляются одинаково. Отступают от переднего края 2 мм и проводят крепление по отверстиям. Установка направляющих для выдвижных ящиков отличается только местом размещения. Возможно следующее положение:

• по низу;
• по центру;
• с верхним креплением.

Сначала удаляется внутренняя часть конструкции и проводится монтаж. Она размещается на боковую сторону ящика, а вторая часть на бок шкафа. Шариковые направляющие для выдвижных ящиков устанавливаются по такому алгоритму:

1. Определяют место закрепления, делая разметку. Она может находиться по центру и снизу.
2. Внутри шкафа проводят аналогичные действия.
3. Закрепляют направляющие, фиксируя их саморезами или другим способом.
4. Вставляют части одна в одну и проверяют ход механизма.

https://youtube.com/watch?v=LGNqwRtB97o%250D

Регулировка направляющих выдвижных ящиков

Все подобные изделия оснащены отверстиями для фиксации с помощью саморезов. Мебельные направляющие регулируются таким образом:

1. Вынимают ящики.
2. Поочередно размещают уровень на всех направляющих.
3. В случае обнаружения неточности откручивают винтики, на которых они держатся. Оставляют только задний шуруп.
4. Придерживая направляющую для выдвижного ящика, устанавливают на него уровень снова. Двигают «салазку» до того момента, пока она не станет перпендикулярной полу.
5. Размечают места крепления.
6. Закручивают шурупы на новое место, сначала крайний, а потом все остальные.
7. Устанавливают ящик и проверяют результат.
8. В случае надобности все повторяют.

https://youtube.com/watch?v=ncQAd1bsyOA%250D

Как снять выдвижной ящик с направляющих?

Есть простая инструкция, как снять ящик с телескопических направляющих:

1. Сначала его выдвигают до упора, пока в специальных разъемах не станет видно пластмассовых полосок, которые напоминают стрелку часов.
2. Если система зеркальная, то стрелку справа опускают вниз, а слева – вверх. В случае симметричного вида все движут вниз.
3. Плавно выдвигают ящик до конца.

Правила, как снять ящик с доводчиком:

1. Вытаскивают ящик полностью.
2. На месте соединения двух планок расположен пластиковый фиксатор. Для последующего движения на них нужно надавить или повернуть все зависит от конструкции.
3. Когда подобные действия проделаны с двух сторон, начинают двигать изделие до конца.

Проблемы с конструкцией ящика

Самая распространенная проблема – днище ящика. Существует два типа крепления дна ящика. Можно смело сказать, что процентов 90 производителей упрощают изготовление и делают накладное дно, которое крепится снизу к ящику. Прикрепляется по периметру к боковинам. Это значительно упрощает технологию, дно становится еще одной несущей частью, которая берет на себя еще и роль детали, которая формирует геометрию коробки ящика. Как поступить в случае, если есть проблемы с подобным видом крепления дна.

Чаще всего причиной является недостаточно прочный и продуманный крепеж. Дно крепится гвоздиками к передней и задней части, а с боковых частей его держат направляющие. Первое время такая схема вполне сносно работает, однако со временем гвозди разбалтываются и дно отходит, даже если ящик не перегружается. Выход – заменить.

Гвозди – забудьте сразу. Сегодня только ленивый и откровенно скупой их использует. Для ремонта наиболее просто и эффективно использовать мебельные скобы. Степлер для мебели стоит очень недорого, скобы еще дешевле. Если ваш ящик не нагружается «по самые не могу», вам будет достаточно скоб на 8 мм. Ими легче работать без привычки, они меньше деформируются и входят на достаточную глубиу. Но если вы готовы предварительно потренироваться и более уверенно зафиксировать дно, возьмите каленые скобы длиной 10 мм. Можно использовать каленые никелированные – они еще прочнее и не ржавеют. После – процедура проста. Удаляем старый крепеж и «простреливаем» скобами дно по периметру. Под направляющими тоже. Снять их нетрудно – они крепятся тремя шурупами с каждой стороны. При этом нужно не нарушить геометрию ящика, поэтому пробивайте стороны последовательно.

Можно воспользоваться шурупами, если вам проблемно достать степлер и скобы. Понадобятся шурупы диаметром 3,5 мм. Есть два общепринятых стандарта длины мебельных саморезов такого диаметра – 15 и 30 мм. В принципе, хватит 15. Однако может быть так, что ящик сделан из плиты ДСП низкого качества, которая пористая внутри, поэтому лучше использовать шурупы 30 мм.

Оба приведенных метода годятся и при замене дна ящика – нужно будет вырезать материал нужного размера и закрепить его на коробке ящика.

Второй тип крепления дна – врезное дно. Чаще всего это тонкая фанера, которая вклеена в прорези на стенках ящика. Такое дно очень редко вызывает проблемы, в большинстве случаев они вызваны его разрушением. Если же использовано ламинированное ДВП, можно столкнуться с ситуацией, когда из-за пластичности вклеенные зоны просто вырываются из пазов. Такую «болезнь» можно пару раз полечить вторичным промазыванием паза и вклеиванием на место днища, но все же лучше сразу поменять. Это непростая процедура, однако при некоторых навыках ее сделать можно.

• ящик нужно разобрать;
• зачистить пазы, не нарушая их форму и толщину;
• заказать или вырезать новую деталь дна нужного размера;
• собрать ящик заново, вклеив новое дно;
• дать время, чтобы клей хорошо просох. Не нагружать ящик.

Если ящик собран с помощью саморезов или конфирматов, это можно сделать легко. Однако, если использовались шиповые соединения, лучше обратиться для разборки к специалистам, если вы не сильны в столярном деле. Такие же действия производятся, когда нужно заменить фанерное дно. Если оно растрескалось, повреждено, деформировано или потеряло свой вид.
