Правила крепления

Для достижения правильной сборки мебели, необходимо знать особенности монтажа резьбовых соединений, что дает возможность достичь нужной посадки соединительных элементов, без перекоса, искривления, самоотвинчивания. Главное — придерживаться определенной последовательности, чтобы не допустить деформации резьбы и обрыву болта. Правильный гаечный инструмент поможет избежать неравномерного силового натяжения. Главные требования, которые необходимо знать:

• накручивание гайки до места посадки должно проводиться свободно от руки, без колебаний на болте или шпильке;
• торец крепежного изделия должен находиться перпендикулярно к оси стержня, не иметь шероховатостей, забоин;
• при удлинении болта, затяжку необходимо контролировать, поворот ключа проводить по углу поворота гайки.

Перед началом стяжки конструкций необходимо в первую очередь провести комплектацию всех крепежных метиз. Проверить их совместимость по материалу, по виду защитного покрытия, по механическим свойствам. Так же, нужно учесть вид монтажа, доступность посадочных мест, эстетичность соединения. При выполнении работы соблюдать правила техники безопасности.

После контрольной подготовки, поверхность крепежных деталей очищается от смазки, проверяется состояние резьбы, зачищаются поврежденные места, после чего проводят осмотр на точность прилегания соединительных поверхностей. Процесс работы начинается с посадки гайки на стяжную деталь и предварительного затягивания на 75%, для проверки на зазоры по всей длине окружности. Убедившись в правильности расположения метизов, проводят окончательную затяжку гайки.

Для облегчения вворачивания гайки можно задать ход метчиком на 12 мм

Советы по выбору

Метизная продукция представлена на рынке в широком разнообразии. Выделяют гайки «ввертыши», «бочонки», они могут быть крыльчатыми, цилиндрическими, в виде шестигранника, футорки, шлица, штифта и муфты.

Несмотря на это, правильно подобрать оптимальное крепёжное изделие бывает не всегда легко — эти простые внешне элементы имеют свои конструкционные особенности, каждая из них выполняет свои задачи. Все элементы, соединяющие отдельные блоки мебельных конструкций, могут варьироваться не только по своей форме, размеру и характеристикам материала, но также по параметрам резьбы. Именно поэтому, приобретая ту или иную крепежную деталь, обязательно нужно учитывать эксплуатационные условия мебели.

Для упрощения выбора производители внедрили классификацию метизной продукции, указывая сферу ее применения:

• гайка универсального применения;
• резьбовые крепления повышенной крепости;
• метиз для высокоресурсных соединений;
• крепеж для безударной клепки.

Подбирая тот или иной элемент в соответствии с классификацией, следует принимать во внимание его конструкционные особенности и размер, а именно:

• внутренний/внешний диаметр резьбы — обычно прописывается буквами;
• шаг резьбы — длина между боковыми частями профиля, измеренная параллельно направлению оси резьбы;
• количество заходов резьбы — рассчитывается по торцу метиза в том месте, откуда начинается шаг;
• параметры винтовой нарезки — размер осевого передвижения гайки за один оборот.

Также имеют значение диаметр отверстия и параметры головки.

Большое значение при выборе метиза необходимо придавать материалу, из которого выполнены гайки. От этого зависит их долговечность и прочность, соответственно, практичность и безопасность соединения. Изделия высокого качества должны обеспечивать стойкость к разрывам и колебаниям температур.

В мебельной промышленности преимущественно используются гайки с резьбой метрического типа, они отличаются низким процентом брака и высокой износостойкостью.

Важно. Ещё в магазине желательно протестировать качество метизного изделия

Сделать это можно при помощи стандартного рожкового ключа, подобранного в соответствии с размером гайки, ее необходимо сперва закрутить, а затем выкрутить.

Материалы

Мебельные футорки выполняются из металла или пластика. Металлическая изготавливается из коррозийно-устойчивой стали (углеродистая сталь, сталь класса А2, А4), латуни, алюминия, сплавов цветных металлов. Для повышенной стойкости к среде она может иметь антикоррозийное покрытие – никелевое, цинковое, хромовое, анодированное. Металлические метизы применяют для важных креплений, которые должны постоянно выдерживать повышенные нагрузки. Они обладают повышенной износостойкостью, но для изделий из мягких пород дерева и крепления миниатюрных деталей не подойти – слишком тяжелые, есть большой риск, что деревянная поверхность треснет при их вкручивании. В этих случаях идеально подходит пластиковый крепеж.

Пластиковая футорка обладает следующими преимуществами:

• современные пластики позволяют делать очень прочные и качественные детали;
• они не боятся влаги, устойчивы к различным воздействиям среды;
• дешевле и проще в производстве;
• легко врезаются в отверстия поверхности, не деформируются, обеспечивают хорошую плотность соединения.

Поэтому пластиковые футорки широко применяются в современном мебельном крепеже.

Разновидности

Крепежная деталь со сквозным отверстием широко применяется в мебельной промышленности и различается по форме снаружи и внутренней резьбе. Самым распространенным продуктом среди всего ассортимента является шестигранный среднего класса метиз. Его технологическая разработка позволяет проводить вращательное действие равномерно, поступательно, без особых усилий натяжки.

Многогранная форма, метрическая или трапецеидальная резьба, разный размер делают гайку уникальной, ее используют в любом месте, даже там, где строго лимитирована масса механизма. Существует несколько видов шестигранных гаек, которые часто используются при сборке мебели, это:

• колпачковая или сферическая — изделие представляет стандартную шестигранную гайку с глухим резьбовым отверстием и сферической торцевой поверхностью. Применяется в разъемных соединениях. Наличие колпачка позволяет скрыть торчащие, болты, штыри, уменьшая травматизм при эксплуатации, придавая эстетичности конструкции;
• гайка барашек — метиз имеет гладкую наружную поверхность, по типу внутренней резьбы имеет крупный и мелкий шаг. Отличительной особенностью является необычная форма, напоминающая уши «чебурашки», с помощью которых осуществляется закручивание исключительно вручную. Также эффективно используется для стягивания крепежа в условиях ограниченного пространства, в качестве декора;
• гайка упорная врезная мебельная — деталь, изготовленная из коррозионно-стойкой, нержавеющей стали, по конструкции представляет втулку с внутренней резьбой с плоским металлическим диском с отверстием на конце. Вырезанные на шляпке фланца четыре шипа, загнутые в сторону цилиндра, прочно удерживают гайку в материале, предотвращают ее проворачивание во время стягивания. Используется при одностороннем монтаже при сборке мебели из дерева. Гайку вбивают молотком в предварительно подготовленное посадочное место.

Барашек

Колпачковая

Упорная врезная

Особое место среди метизной продукции занимают мебельные гайки потайные, имея конструктивные особенности, обеспечивают надежное соединение при сборке любой мебели. Изделие представляет собой небольшой стержень с внутренней метрической резьбой и декоративной головкой полукруглой или плоской формы. Детали изготавливаются из оцинкованной стали с высокой устойчивостью к коррозии.

Для сборки диванов, столов, кроватей корпусной мебели болт гайка подходит больше всего, так как отличается от всех видов метиз особым эстетическим видом. За счет своей конструкции она практически не заметна на лицевой стороне. Часто используется при сборке элитной мебели.

Назначение

Гайка мебельная представляет собой крепежное изделие с резьбовым отверстием. Используется в комбинации с другими метизами. Изготавливается из углеродистой, легированной и нелегированной нержавеющей стали и сплавов цветных металлов. Применяется в тех местах крепления, где необходимо соединение сделать прочным, надежным, с возможностью демонтажа.

Элемент для разъемного, неразъемного, подвижного соединения, широко используется при сборке корпусной, кухонной мебели, изготовлении каркасов диванов, кроватей. Вспомогательная деталь, хорошо подходит для резьбовой, эксцентриковой, стяжек обеспечивая надежность и долговечность креплению. Крепежный элемент, при разных нагрузках, при правильной комплектации метизов во время затягивания, снижает риск срыва резьбы.

Основное служебное назначение детали — это накручивание на болт, совпадая с ним по диаметру, резьбе, обеспечивая точное взаимное расположение как в статическом состоянии, так и при эксплуатации, предотвращает деформацию элементов при соприкасании. Изделие по своим конструктивным особенностям считается технологичным, имеет правильные размеры диаметра, малую степень шероховатости поверхности и герметичность. Для улучшения антикоррозийной стойкости гайка покрывается хромом или цинком.

Крепежный шестигранный элемент общего значения бывает грубой, нормальной и повышенной точности, с уменьшенным размером, высокие, низкие для затягивания «под ключ» с использованием небольшой силы. Элемент удобен при завинчивании во время поворота гаечного инструмента на полный оборот.

Особенности

В прежние времена для монтажа деревянных элементов использовали в основном гвозди или саморезы. Однако, как показывает практика, этих креплений недостаточно — созданное ими соединение со временем ослабевает, и это может привести к получению травм при эксплуатации мебели. Именно поэтому на первый план в последние годы вышли мебельные гайки, они оптимальны для формирования высокопрочных соединений.

Гайка для мебели представляет собой крепёжный элемент с резьбовым отверстием. Выполняется из оцинкованной стали, а также из сплавов прочных цветных металлов.

Обычного используется в тех участках фиксации, где требуется создать максимально крепкое сцепление с возможностью дальнейшего демонтажа. Деталь применяется для выполнения резьбовой и эксцентриковой стяжки, позволяет создать подвижную, разъемную и неразъемную фиксацию.

Мебельные гайки широко востребованы при изготовлении кухонной и корпусной мебели, а также при сборке каркасов кроватей и диванов. Метиз обеспечивает прочность и долговечность соединения, во много раз снижает вероятность срыва резьбы в ходе эксплуатации.

Что это такое?

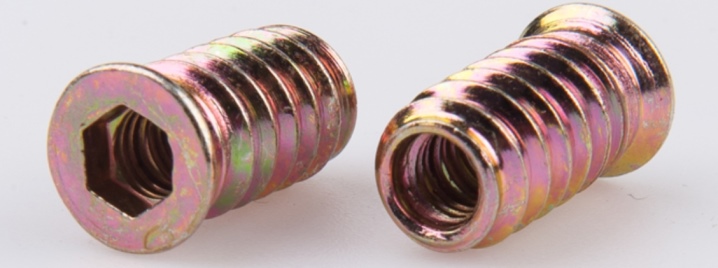

Мебельная футорка (резьбовая гайка-муфта, втулка) – крепежный элемент, позволяющий сделать гнездо под стандартный металлический винт или шпильку в деревянной или пластиковой поверхности. Она выглядит как небольшая деталь цилиндрической формы с резьбовым отверстием и резьбой на внешней стороне. Иногда вместо внешней резьбы используется фиксатор. Резьба (или фиксатор) на внешней стороне служит для наиболее плотного крепления в материале, а внутренняя – для вкручивания винта, которым присоединяется вторую деталь.

Преимущества применения футорки заключаются в следующем:

ответный винт можно вворачивать и откручивать неограниченное количество раз, что позволяет делать мебель разборной и трансформируемой;
соединение более щадящее для материала, чем саморез, а это очень важно в мебели мягких сортов дерева, МДФ, ДСП, фанеры, пластика; без футорки делать разборные конструкции из этих материалов было бы практически невозможно;
эстетичный вид соединения – оно получается потайным и аккуратным, нет выступающих элементов, которые портят внешний вид деревянной поверхности;
позволяет ускорить сборку мебели, при этом крепление обладает высокой надежностью: резьбовая втулка придает дополнительную жесткость соединению, амортизирует часть механической нагрузки; мебель не развалится в самый неподходящий момент, выдержит нужный вес и прослужит многие годы.

Нюансы выбора

Сегодня, несмотря на широкое разнообразие метиз для стяжки, выбрать правильное крепежное изделие не всегда просто. Детали простые на вид имеют свои конструктивные особенности и функциональные задачи. Каждый элемент мебельной крепежной фурнитуры, соединяя детали конструкций разной сложности, различаются не только по своему размеру, форме качеству материалу, но диаметру резьбы. Выбирая необходимую крепежную деталь, необходимо также учитывать условия эксплуатации.

Для упрощения такой задачи, часто используют классификацию крепежных изделий, которая определяет их предназначение, это:

• гайка для широкого использования;
• деталь крепежная для стяжки конструкции из полимерного материала;
• резьбовые крепежи высокой прочности;
• гайка для высокоресурсных, герметичных соединений;
• крепежное изделие для односторонней постановки, безударной клепки.

Выбирая необходимый элемент по классификации, необходимо учитывать его типоразмер и конструктивные особенности, это длину стержня, диаметр отверстия, тип шлица, форму головки, вид резьбы. Все показатели метизов указаны в нормативных таблицах соответствия DIN-ГОСТ-ISO.

Большое значение при подборе детали имеет материал и его термообработка, которые обеспечивают прочность, надежность, долговечность соединениям, гарантируют высокую устойчивость к разрыву и температурным перепадам

Особое внимание следует уделять основным параметрам резьбы, куда входят:

• наружный и внутренний диаметр (обозначается строчными или прописными буквами);
• шаг резьбы — это расстояние между боковыми сторонами профиля, параллельно оси резьбы;
• число заходов резьбы — определяется по торцу метиза, где начинается шаг;
• ход винтовой нарезки — величина осевого перемещения гайки в один оборот.

Для правильного определения изделия существует классификация, которая характеризует деталь по форме профиля, поверхности, расположению и эксплуатационному назначению. В мебельной промышленности в основном применяются гайки с метрической резьбой, с малым процентом брака и хорошей износостойкостью. Все крепежные метизы стандартизированы, имеют обозначение в форме буквы М и цифр.

Проверить качество крепежного изделия, можно с помощью обычного рожкового ключа, подобрав по размеру метиза, сначала закрутить, а потом выкрутить. Существует много видов инструментов для разборки и сборки резьбовых соединений это ключи гаечные рожковые с одной стороны и комбинированные, со сменными головками, торцевые для деталей с шестигранным углублением, кольцевые односторонние.

Самым востребованным, сегодня, является современный механизированный гаечный ключ с электрическим и пневматическим приводом. Простая конструкция получила широкое применение за счет надежности и безопасности в работе.

Особенности выбора

При подборе футорки необходимо определиться с тем, какая именно ее разновидность нужна, какими габаритами и характеристиками она должна обладать, какие нагрузки выдерживать и из какого материала изготавливаться

Особенно важно правильно подобрать размеры наружной и внутренней резьбы и ее вид (метрическая, дюймовая, трубная; правая или левая). Для этого нужно внимательно изучить характеристики ответной резьбы, на которую будет монтироваться футорка

Непрофессионалу таким способом определить тип резьбы бывает сложно, поэтому стоит прибегнуть к сопроводительной документации на оборудование, для которого подбирается футорка, или воспользоваться консультацией опытного мастера.

Предлагаем несколько советов, которые будут полезны при выборе различных видов футорок.

• Если речь идет о монтаже систем водо- или теплоснабжения, то все элементы монтируемой системы, включая фитинги, лучше покупать в комплекте, из одной линейки определенного производителя. Это гарантирует максимальную совместимость оборудования.
• Для труб из некоторых металлов подходят не все переходники (даже если они подходят по резьбе), а только из соответствующих материалов. Так, для медных труб подходят только медные футорки с латунными элементами, для чугунных радиаторов и труб – только чугунные. Для пластиковых труб стальные и чугунные фитинги будут слишком тяжелыми, здесь используют пластиковые, латунные или комбинированные переходники. Зато со стальными трубами сочетаются фитинги из любых материалов.
• В каталогах производителей для металлической трубы с резьбой указывается диаметр, измеренный по внутренней стороне трубы (без учета толщины самой трубы), а для пластмассовых – по наружной (с учетом толщины трубы). Это нужно иметь в виду, чтобы правильно подобрать проходной диаметр и состыковать трубы из разных материалов.
• Ремонтная пружинная футорка должна утопать в отверстии на ¼ шага резьбы. Подбирать ее нужно исходя из того, что в свободном состоянии длина несколько меньше, чем после установки. При обозначении таких футорок по стандарту DIN эта особенность учитывается, и указывается итоговый размер (например, вставка М8 2D в установленном состоянии и с обломленным хвостовиком будет длиной равной двум диаметрам, то есть 16 мм). Но если речь идет о нестандартных моделях, производители могут применять свои обозначения, и нужно быть особенно внимательным при выборе.
• При монтаже мебельной футорки край отверстия и верхний край футорки должны точно совпадать, а длина подбирается таким образом, чтобы от нижнего края футорки до поверхности оставалось не менее ½ шага резьбы (отверстие обычно не сквозное).

В любом случае лучше выбирать универсальные детали, выполненные по стандартам ГОСТ/DIN. Для их установки не нужны особые инструменты, они совместимы с другим типовым оборудованием. То, какие механические нагрузки способна выдерживать деталь, в каких условиях среды она может использоваться и другие важные характеристики также можно узнать из соответствующего стандарта.

При покупке нужно убедиться, что резьба гладкая, а на корпусе детали нет трещин и повреждений. Чтобы удостовериться в качестве резьбы, можно провести «тест-драйв» фитинга, подсоединив его к подходящей ответной резьбе.

В следующем видео представлен обзор футорки нержавеющей переходной наружной.

Виды

Крепежные элементы со сквозным отверстием широко востребованы в мебельной промышленности, при этом мебельные гайки могут различаться по своей форме, а также по параметрам внутренней резьбы. Наиболее распространенным метизом считается шестигранная гайка, ее технологическая конструкция позволяет выполнять вращательное движение поступательно, равномерно, не требуя особых физических усилий при натяжке.

Гайки могут выполняться в многогранной форме, иметь трапецеидальную либо метрическую резьбу. Различный диаметр делает мебельные гайки уникальными — это позволяет применять их в любых работах даже в том случае, когда вес конструкции строго лимитирован.

В продаже представлено несколько популярных разновидностей гаек, используемых при изготовлении мебели.

Сферическая — модель представляет собой типовую шестигранную гайку с колпачковой внешней поверхностью и заглушкой с одного края резьбового отверстия. Применяется в разъёмных креплениях. Колпачок помогает закрыть болты и другие торчащие элементы, уменьшая тем самым риск травмирования при эксплуатации изделия, а также придавая конструкции эстетичный вид.

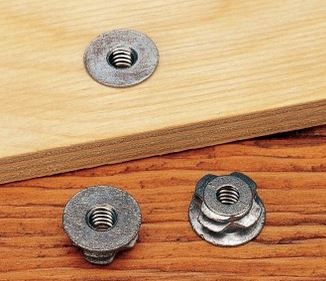

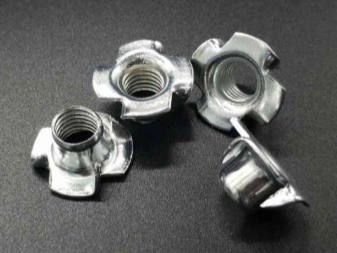

Забивные

Такие гайки в основном используются на автоматизированном мебельном производстве, в быту не нашли широкого применения. В фабричных условиях в конструкции формируется отверстие подходящего диаметра, после чего молотком забивается гайка.

Таким образом обеспечивается точность монтажа и высокая скорость работы.

Врезные

Этот мебельный крепёж изготавливается из стойкой к коррозии нержавеющей стали с оцинкованным покрытием. Внешне такая конструкция напоминает втулку, при этом внутренняя резьба остается плоской. Предусмотрен металлический диск с отверстием на конце. Такая конструкция позволяет крепко удерживать метиз в материале и предупредить риск её проворачивания в процессе стягивания. Широко востребована при односторонней фиксации.

Потайные

Особую роль среди всего представленного ассортимента метизов занимают скрытые мебельные гайки. Их строение обеспечивает максимально прочное крепление при сборке мебельных блоков любого типа. Потайная гайка выглядит как стержень небольшого размера с внутренней резьбой метрического типа. Шляпка полукруглая, декоративная. Все элементы изготавливаются из стойкой к коррозии оцинкованной стали. Модели незаменимы для сборки столов, а также кроватей и корпусной мебели, ее отличает декоративный вид — метиз почти незаметен на внешней стороне мебели, поэтому его часто используют при изготовлении корпусной мебели.

Разновидности

Изделие для различных типов соединения бывает разных размеров и диаметров. Различаясь по форме, направлению внутренней и внешней резьбы, сочетая в себе малозаметность, оно обеспечивает многократность разборки изделия, не допуская его деформации. Небольшая деталь, которая может быть изготовлена из разного материала, служит в качестве крепления и представляет:

• метиз с пазом под шестигранный ключ или отвертку;
• переходник разжимной и распорный, под саморез, нейлон;
• футорку с фиксатором, для крепления мебельных опор;
• метиз с распорным шариком, для эксцентриковых, конических стяжек, с использованием штока, винта.

Сегодня, особое место занимает пластиковая футорка для мебели. Недорогой метиз, простой в использовании легко врезается в отверстие поверхности, не деформируется, за счет особенности расположения резьбы и ее направления. Главным преимуществом детали является надежность и высокая нагрузочная способность.

Метиз с пазом

Метиз с распорным шариком

Распорный рамный дюбель

Футорка с фиксатором

Нюансы крепления

Переходник со сквозным отверстием, не зависимо от материала изготовления позволяет проводить вращательное действие равномерно, поступательно, без особых усилий натяжки. Главной сложностью при монтаже детали является выдерживание высокой точности при сверлении отверстия.

Во время использования детали, особое внимание уделяется ее наружному и внутреннему диаметру, шагу резьбы. При соприкосновении с резьбовыми метизами они должны совмещаться

При установке футорки необходимо, чтобы:

центры посадочного отверстия и соединяемой детали были соосными, чтобы не разбить отверстие, не ухудшить прочность соединяющих элементов;
при ручном сверлении не сквозного отверстия соблюдалась осторожность, чтобы не повредить лицевую сторону пласта;
во время вкручивания детали в дерево твердой породы была использована специальная смазка или воск для облегчения ввинчивания. Сила затяжки регулируется по выступающим излишкам вещества;
отверстие было просверлено перпендикулярно поверхности соединяемых панелей, во избежание их расползания во время установки стяжки.. При работе с крепежной деталью обычно используют электродрель с функцией плавного пуска, кондуктор мебельный для сверления, очень востребованный среди мебельщиков

С помощью уникального приспособления сверление под крепеж, фурнитуру выполняется с высокой точностью и скоростью, что дает возможность правильно зафиксировать футорку

При работе с крепежной деталью обычно используют электродрель с функцией плавного пуска, кондуктор мебельный для сверления, очень востребованный среди мебельщиков. С помощью уникального приспособления сверление под крепеж, фурнитуру выполняется с высокой точностью и скоростью, что дает возможность правильно зафиксировать футорку.

Главным элементом конструкции является втулка, предназначенная для направления сверла. Изготавливается инструмент из дерева, МДФ, ДСП, металла пластика, что существенно облегчает монтаж резьбовых фитингов изготовленных из различных групп материала.

Правила крепления

Установить любую мебельную гайку несложно, по сути это однонаправленный процесс. Самое главное в работе придерживаться установленной последовательности действий, это позволит не допустить деформации резьбы, а также обрыва болта.

При монтаже обычно используют гаечный инструмент подходящего размера, если выполнять закручивание без него, то высок риск неравномерного силового натяжения. Основные требования при выполнении закручивания гайки сводятся к следующему:

• гайку до места посадки необходимо накручивать свободно, можно от руки, не допуская колебаний, ключом выполняют окончательный монтаж;
• в процессе закручивания метиза торец должен располагаться ровно перпендикулярно направлению осевого стержня, не допускается наличие выбоин и шероховатостей;
• в случае удлинения болта процесс затягивания следует держать под контролем, поворот ключа в данном случае выполняют по углу поворота гайки.

Перед самым началом соединения конструкции нужно выполнить комплектацию всех метизных элементов, удостовериться в их совместимости по типу защитного покрытия, виду стали и механическим характеристикам. На этом же этапе следует учесть тип монтажа, готовность посадочных мест, а также общую эстетичность итогового соединения.

После выполнения подготовки поверхности и самих метизов необходимо очистить от смазки, проверить работоспособность функциональной резьбы. При обнаружении поврежденных мест — тщательно зачистить их и выполнить визуальный осмотр с целью определения точности прилегания соединяемых поверхностей.

Непосредственно закручивание гайки начинается с её посадки на деревянный модуль и первичного затягивания примерно на 75%. Далее нужно убедиться в отсутствие зазоров по всей окружности и если метис располагается корректно, выполняют финальную затяжку гайки.

При проведении монтажа важно придерживаться норм техники безопасности

В следующем видео рассказывается о видах гаек.
