Заменяем тэн в стиральной машине своими руками. пошагово

Основные причины поломки

Преждевременный отказ водонагревательного устройства совсем не значит, что качество его было на низком уровне. Как правило, ТЭН перестает работать в следующих случаях:

  • на поверхности образовался слой накипи. В воде наших централизованных систем содержится некоторое количество нерастворимых солей, которые оседают на корпусе устройства, формируя камни. Чем их слой толще, тем труднее нагревательному элементу поддерживать заданный температурный режим, на это уходит больше электрической энергии и времени. В конечном итоге Тэн перегорает;
  • по причине короткого замыкания могут повредиться контакты. Дело в том, что перепады в электросети могут быть такими резкими, что фильтр электропомех их не всякий раз их подавляет, и контакты сгорают;
  • изнашивание естественного характера. Водонагревательный прибор регулярно разогревается и остывает, находится в активной работе. Соответственно, срок службы его не такой продолжительный.

Советы экспертов

  • Если не хотите запутаться в болтах, гайках, деталях, не бросайте ничего себе под ноги. Складывайте составляющие аккуратно. Можно перед каждым этапом делать фотографии на телефон, а в конце, занимаясь сборкой, свериться со снимком. Это поможет сделать всё правильно.
  • На некоторых тэнах есть датчики температуры. Они плохо реагируют на удары, даже слабые, поэтому обращайтесь с деталями предельно аккуратно.
  • Не используйте при очистке внутренних частей острые предметы, а вот сам тэн полезно замочить в растворе лимонной кислоты.

Стиральная машина есть уже почти в каждой квартире или в доме. Если раньше такая техника была признаком достатка, то в настоящее время его отсутствие вызывает недоумение: как может хозяйка обойтись без такой нужной вещи?

Как правило, поломка стиральной машины случается в неподходящий момент. Читайте наши статьи о том, как определить неисправности и выполнить ремонт самостоятельно помпы, барабана, насоса, слива и прессостата, а также заменить подшипники.

Чтобы машинка прослужила как можно дольше, стоит изучить основные правила ухода и ремонта. Ведь не всегда можно найти поблизости специализированную мастерскую с хорошим, добросовестным мастером. Замена тэна относится к самым простым ремонтным работам: вы сами сможете со всем справиться.

Где находится ТЭН в стиральной машине «Индезит»?

Элемент расположен за задней панелью стиралки. Поэтому достать его можно быстро. Основными причинами поломки ТЕНа становятся заводской брак и жесткая вода. В первом случае неполадка проявляется быстро, и вы можете обратиться в сервисный центр за бесплатным ремонтом. А вот воздействие жесткой воды оказывается медленным и губительным.

В течение эксплуатации вы можете заметить, что нагрев в СМА проходит все медленнее, зато электричества затрачивается гораздо больше.

Если вода содержит высокую долю солей калия и магния, при нагреве они оседают на детали. Чем толще слой накипи, тем хуже теплопроводность. Отсюда и медленный нагрев, и перегорание спирали со временем. Поэтому при наличии таких признаков не стоит затягивать с ремонтом:

  • Стекло люка холодное через 20 минут от начала цикла.
  • Белье плохо выстирывается.
  • Порошок плохо растворяется, оставляет разводы на одежде.
  • Увеличилось время нагрева.

При обрыве цепи или пробое на корпус на дисплее машинки может показаться код ошибки. Так вы быстро сможете вычислить и устранить неполадку.

Как вытащить и поменять ТЭН на стиральной машине Indesit?

Замена нагревательного элемента (ТЭНа) предусматривает разборку задней части техники. Поэтому:

  1. Отключите машину от сети.
  2. Перекройте впускной вентиль.

Теперь нужно отключить коммуникации, чтобы была возможность подойти к задней стенке. Начните со слива воды из бака:

  • Вскройте маленькую панель под загрузочным люком.
  • Выкрутите пробку фильтра против часовой стрелки.

Подставьте емкость и слейте остатки отработанной жидкости.

Отключите от корпуса СМ заливной шланг. Сливной шланг отсоедините от канализации или сифона. Если он достаточно длинный и не будет мешать при демонтаже, тогда можно аккуратно развернуть корпус не открепляя шланг.

Перед тем, как снять и поменять нагревательный элемент (ТЭН), выкрутите винты по периметру задней крышки. Отставьте ее в сторону.

Обычно задняя стенка машинки «Индезит» представляет собой небольшой сервисный люк. Его крепления могут быть различны. Поэтому заранее подготовьте фигурную отвертку или «звездочку».

Под баком видны выводы нагревателя. Как вынуть и подключить новый ТЭН? Рекомендуем сразу сфотографировать правильное расположение проводки. Чтобы при сборке подключить фишки на свои места

Это важно, ведь неправильное подключение приведет к перегоранию детали

Далее действуйте так:

  • Отключите все фишки от разъемов.
  • Отогните язычок и отстегните проводку от термодатчика. Достаньте его из корпуса элемента.

  • Деталь крепится в баке прижимным способом. Чтобы ослабить крепление, скрутите центральную гайку (не до конца). Используйте головку на 8 или 10.
  • Продавите болт внутрь.
  • Подденьте плоской отверткой прокладку ТЕНа, достаньте из бака.

Как поставить новый ТЭН

Если термистор исправен, тогда переставьте его со старого элемента на новый. Подготовьте посадочное отверстие. За время эксплуатации внутри скопилось много грязи, мусора, накипи. Если рукой не получается очистить пространство, возьмите ложку. Удалить мусор нужно не только из гнезда, но и со дна бака. Куда только сможете достать.

Важный момент! Установка ТЭНа имеет особенность. Внутри бака он крепится скобой

Во время монтажа важно, чтобы деталь попала в скобу

Для этого можно подсветить фонариком. Если вы промахнетесь и запустите стирку, при вращении барабана нагреватель повредится. Придется повторять ремонт.

  • Просуньте элемент в отверстие до упора.
  • Следите, чтобы уплотнитель полностью утопился в гнезде.

Закрутите гайку до конца.

Перед подключением проводки залейте вручную воду в бак выше нагревателя. Проверьте, чтобы уплотнитель не давал течь.

Теперь можно установить на место фишки. В этом вам помогут сделанные заранее фотографии. Ремонт окончен. Осталось поставить на место крышку и подключить коммуникации. Смотрите видео подобных работ:

Вы узнали, как достать и установить ТЭН в СМА Indesit. Чтобы избежать поломок, рекомендуем подключить очистной фильтр для воды. Заменяя его кассету раз в месяц, вы избежите скопления накипи на деталях машинки-автомата. Также можно проводить профилактические чистки техники в домашних условиях. Для этого пригодится лимонная кислота или сода . Прогоняйте машину в холостом цикле с этими средствами, и посторонний налет нагревателю не грозит.

Диагностика

Предварительные проверки не требуют измерительного прибора – они осуществляются косвенно. Имея представление о том, как функционирует и сколько потребляет тот или иной узел, в какой последовательности устройства стиральной машины задействуются, методом исключения легко определить, что именно неисправно. ТЭН определяется на неисправность в момент, когда СМА задействует нагрев воды. Проявления неисправности кипятильника могут быть следующими.

  • Слишком долгое нагревание воды. СМА запускается, все детали и узлы работают. Но нагрев воды до +60 градусов происходит не за 5 (при условии, что вода из водопровода ледяная, стирка белья происходит зимой) минут, а, скажем, за полчаса. Всё это время барабан стоит на месте.
  • Прикасаясь к металлическим стенкам стиральной машины, пользователь ощущает, что его бьёт током. Устройство защитного отключения (УЗО) при этом срабатывает, выключая питание по утечке тока (достаточно лишь значения более 1 миллиампера, чтобы свет в комнате, где работает СМА, погас).

Косвенные способы неисправного кипятильника определяются и иначе.

  1. По наличию тёмных точек на внешнем покрытии ТЭНа. Это говорит о его пробое. Чтобы удалить накипь, скрывающую эти пятна, воспользуйтесь водой, настоянной на лимонных или апельсиновых шкурках, доведённой до кипения.
  2. Запустите стирку белья при более чем +90 градусах. Проследите, насколько быстро счётчик отсчитывает потребляемые ватты. При быстром отсчёте (например, 100 Вт не более, чем за 3… 5 минут) ТЭН работает на полную мощность.
  3. Попробуйте найти обрыв или замыкание, используя контрольную лампочку или индикаторную отвёртку. В качестве такой лампочки используют газоразрядную «неонку», вынутую из любого нагревательного прибора, отработавшего свой ресурс. Чтобы она слегка засветилась при присоединении к токоведущему контакту или корпусу кипятильника, необходимо дотронуться до её второго вывода. Обрыв происходит, например, при скачке напряжения. При обрыве, отгорании участка спирали СМА застопорится на этапе подогрева, либо цикл стирки не будет запущен.
  4. Определите, нет ли на кипятильнике вздутий, царапин или иных повреждений. Зачастую там, где это случилось, ТЭН и отгорает.
  5. Стекло люка не подогрето – это свидетельствует о холодной воде.
  6. На одежде остались нерастворённые частицы стирального порошка, а постиранное бельё приобрело застоявшийся запах.

Второй и четвёртый способы хороши для тех, кто до приезда специалиста не желает разбирать стиральную машину.

Если дисплея нет – о поломке могут свидетельствовать разные режимы мигания, мерцания, свечения светодиодов.

Как найти поломку?

После выявления косвенных признаков необходимо найти поломку. Чтобы осмотреть и произвести замеры, необходимо частично разобрать стиральную машину, получив свободный доступ к электрической части нагревателя.

Не в каждом случае отсутствие нагрева воды является свидетельством о поломке ТЭНа – на нем могли окислиться контакты, и один из проводов мог просто отвалиться. В этом случае необязательно менять нагревательный элемент, а достаточно просто почистить контакты и надежно прикрепить отвалившийся провод.

Если беглый осмотр не позволил выявить очевидных дефектов на электрической части прибора для нагрева, то необходимо его прозвонить специальным приспособлением – мультиметром. Чтобы замеры были правильными, стоит произвести расчет сопротивления конкретного ТЭНа. Чтобы это сделать, нам потребуется точно знать, какая у него мощность. Обычно она написана на нем самом и в инструкции по применению. Дальнейший расчет несложен.

Допустим, что мощность вашего ТЭНа равна 2000 Вт. Чтобы узнать рабочее сопротивление, понадобится напряжение в 220В возвести в квадрат (умножить 220 на 220). В итоге умножения получится число 48400, теперь нужно его разделить на мощность конкретного нагревательного элемента – 2000 Вт. Получившееся число составит 24.2 Ом. Это и будет сопротивлением исправного нагревателя. Такие несложные математические расчеты можно произвести на калькуляторе.

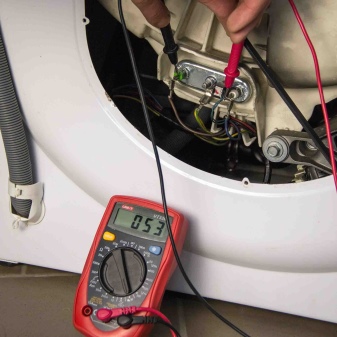

Теперь наступило самое время начать прозвонку ТЭНа. Для начала потребуется отсоединить от него всю проводку. Следующим этапом нужно переключить мультиметр в режим, который измеряет сопротивление, и выбрать оптимальный диапазон 200 Ом. Теперь произведем замер нужного нам параметра путем прикладывания щупов прибора к разъемам нагревательного элемента. Рабочий ТЭН покажет цифру, близкую к расчетному значению. Если при замере прибор показал ноль – это говорит нам о наличии короткого замыкания на измеряемом устройстве, и этот элемент требует замены. Когда во время замера мультиметр показал 1, можно сделать вывод о том, что замеряемый компонент имеет обрыв и тоже нуждается в замене.

Как узнать, что нагревательный элемент не работает

В связи с тем, что во время стирки невозможно открыть бачок, узнавать о поломке нагревательного элемента следует по косвенным признакам.

Можно примерно вычислить время слива грязной воды в канализацию перед полосканием и в этот момент потрогать поверхность шланга. Если он теплый – все в норме, если холодный, то надо менять нагреватель. Но так поступать не все имеют возможность. По каким еще признакам можно заметить поломку тэна?

  1. Резко ухудшилось качество стирки. Причем оно не повышается при замене используемого стирального порошка и повышении температуры нагрева на панели управления.
  2. Потребление электрической энергии во время стирки заметно сократилось. Надо помнить, что на нагрев воды автомат использует не менее 80% всей энергии.
  3. Стиральная машинка самостоятельно отключается или срабатывают автоматы защитной электрической арматуры. Такие ситуации наблюдаются во время наполнения автомата водой. Если у вас такой случай – немедленно отключите устройство от питания и не пользуйтесь им до ремонта.

Если качество стирки резко ухудшилось, нужно проверить, работает ли тэн

Устройство тэна стиральной машины

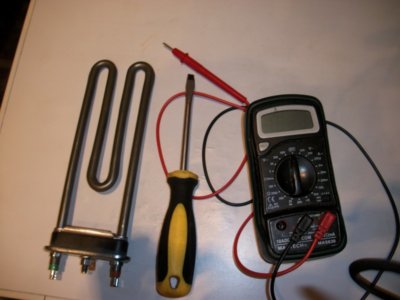

Что нужно для того, чтобы поменять нагревательный элемент

Прежде чем менять нагревательный элемент самостоятельно в домашних условиях, необходимо как следует подготовиться. Для ремонта потребуется:

  • новый нагреватель воды;
  • набор отверток;
  • набор ключей;
  • резиновый молоток;
  • клей-герметик.

Новый ТЭН

Перед началом ремонтных работ важно правильно подобрать новый тэн, так как первый попавшийся в магазине может не подойти вашей технике. Для этого:

  1. Тщательно изучите инструкцию стиральной машинки и запомните параметры базового нагревателя.
  2. Если инструкции от стиральной машины нет или искомые данные обнаружить не удалось, – зайдите на сайт компании производителя. Зачастую у них есть вся необходимая информация, касающаяся производимого оборудования и его комплектующих.
  3. В крайнем случае, запишите марку вашей стиральной машины и обратитесь за консультацией в ближайший сервис технического обслуживания. Возможно, за небольшое денежное вознаграждение они согласятся помочь, поделившись интересующей вас информацией.

Набор отверток

Без набора отверток вы просто не сможете добраться до вышедшей из строя детали и провести ее диагностику или замену. Для разборки стиральной машинки достаточно обычной и крестовой отвертки. В некоторых случаях могут понадобиться инструменты разных размеров, но чаще всего удается обойтись стандартными вариантами.

Набор гаечных и трубчатых ключей

Набор гаечных ключей необходим для того, чтобы вытащить старый нагреватель со своего места и заменить его новым изделием. Подойдет любой дешевый набор, в котором есть 5-6 ключей под разный диаметр.

Резиновый молоток

Понадобится, чтобы аккуратно выбить шпильку, которая крепит центральную часть нагревающего элемента к основанию стиральной машинки. Если резинового молотка нет, разрешается использовать обычный, только между молотком и шпилькой должна находиться какая-нибудь деревяшка. Она смягчит удары и не даст детали деформироваться. Удары должны быть аккуратными. Не стоит лупить молотком по детали со всей силы.

Клей-герметик

Клей-герметик понадобится для обработки нижней части корпуса водонагревающего прибора. Если этого не сделать, возможны протечки воды во время стирки, что приведет к повторной поломке стиральной машинки или короткому замыканию. Клей наносится на обезжиренную поверхность, с которой удалена вся влага и мусор.

Как поменять ТЭН

Перед тем, как поменять тен в стиральной машине Канди следует подготовить следующие инструменты:

  • Новый нагревательный элемент;
  • Трубчатые и гаечные ключи;
  • Шлицевая отвертка;
  • Молоток (лучше резиновый);
  • Герметик-клей (если вместо вышедшего из строя, будет устанавливаться, уже бывший в употреблении ТЭН.

Для самостоятельного извлечения нагревателя потребуется частично разобрать машину. У некоторых моделей марки Канди ТЭН может располагаться за декоративной крышкой как сзади, так и спереди. Ее придется снять.

Чтобы понять, какой принцип реализован в данной модели, лучше узнать в инструкции. В случае ее отсутствия, придется провести визуальный осмотр. Если у машины большая задняя крышка и ее можно снять, то ТЭН может находиться именно за ней. Если задняя крышка не слишком крупная и нет креплений, то нагреватель расположен за передней стенкой, и его можно увидеть в нижней ее части.

После демонтажа крышки, можно добраться до ТЭНа. Он обычно  находится внизу бака и к нему ведут провода. На самом нагревателе есть две или три клеммы. Обычно по краям – фаза и ноль, средняя служит для подключения провода заземления. Провода следует отсоединить и проверить ТЭН на работоспособность при помощи тестера.

Важно: воды при проведении работ в машинке не должно быть. Для ее слива нужно выкрутить фильтр

С помощью гаечного (иногда может понадобиться трубчатый) ключа необходимо ослабить центральную гайку и утопить шпильку внутрь, либо рукой, либо резиновым молотком. Шпилька должна уйти внутрь прибора.

После снятия всех креплений и отсоединения проводов, нагреватель можно вытащить. Обычно ТЭН установлен на резиновой прокладке, который от времени может деформироваться и мешать извлечению элемента. Его нужно аккуратно поддеть отверткой и вынуть ТЭН. Не будет лишним запомнить, как он распложен, чтобы установить новую деталь точно так же.

Чтобы не перепутать подключение проводов к ТЭНу, рекомендуется предварительно сделать пару снимков схемы подключения. Это поможет избежать ошибок при сборке машины. После извлечения сломанного нагревателя, нужно на его место установить новый элемент.

ТЭН обычно входит туго из-за уплотнителя и скорее всего, пригодится отвертка. Главное – избежать перекосов и смещений. Деталь должна встать на место ровно.

После установки нового нагревателя на свое место, нужно накрутить на шпильку специальные крепления и затянуть их. Лишних усилий прилагать не следует – действовать следует аккуратно, чтобы не передавить, иначе нагреватель может провалиться внутрь барабана.

Провода подключаются на свои места, и устанавливается задняя стенка. На этом ремонт можно считать законченным. Некоторые специалисты по ремонту стиральных машин рекомендуют при замене ТЭНа самостоятельно, использовать герметик, чтобы не случилась протечка воды. Однако, если все выполнено правильно, то новый нагреватель будет стоять плотно и без него.

Новый ТЭН лучше сразу проверить. Для этого нужно выставить режим стирки не менее 50 градусов и запустить машину. Через 10-15 минут следует рукой потрогать загрузочный люк и если он теплый – новый нагреватель работает нормально и машинка исправна.

Алгоритм действий

Подробную инструкцию проверки и замены тэна мы дадим немного ниже, а сейчас предлагаем ознакомиться с универсальным алгоритмом действий вне зависимости от конкретной марки стиральной машины.

Таблица. Порядок действий при замене тэна.

Этап ремонта
Краткое описание действий

Определение места расположения нагревательного элемента

Производители устанавливают тэн в различных местах. Добраться к одним не составляет труда, а в других случаях для этого приходится разбирать чуть ли не половину агрегата. Делается это умышлено, таким методом производители принуждают потребителей ремонтировать автоматы только в специализированных мастерских. Как узнать, где располагается тэн? Отодвиньте машинку и осмотрите заднюю стенку корпуса. Если на ней есть большая металлическая заглушка, то нагреватель вынуть просто – снимите крышку и получите доступ к винтам фиксации. Если корпус сплошной, то придется снимать всю переднюю панель. Времени на демонтаж элементов уйдет намного больше, чем требуется для замены тэна.

Демонтаж тэна

Перед началом работ надо обязательно вынуть вилку стиральной машинки из розетки. Открутите все элементы корпуса стиральной машинки, мешающие добраться до нагревателя. Внимательно осмотрите устройство. Если не доверяете своей памяти, то рекомендуется сфотографировать его. На некоторых типах тэнов могут размещаться датчики температуры, это усложняет алгоритм замены и повышает стоимость ремонта.

Дополнительная проверка работоспособности и установка нагревателя

Тэн может выходить из строя по нескольким причинам, вам надо обязательно убедиться в его неисправности. Как это делается, мы в этой статье расскажем немного ниже. Установка элементов выполняется в обратном порядке

Обращайте внимание на состояние резиновой прокладки, при вынимании она может повредиться. Если у вас такая ситуация, то нужно менять и ее

Лучше это сделать сразу, чем уже во время эксплуатации обнаруживать под стиральной машинкой протечки. Они могут провоцировать очень неприятные последствия.

Перед началом работ рекомендуется ознакомиться с технологией проверки исправности нагревательного прибора.

Разборка для замены греющего элемента в моделях с вертикальной загрузкой

В этих машинках чтобы добраться до места замены детали, необходимо:

  1. Демонтировать правую съёмную часть корпуса;
  2. Повернуть изделие к себе этой стороной;
  3. Открутить с торца справа винты;
  4. Снять с нижней лицевой части пластиковую фальшпанель и под ней выкрутить 2 длинных винта;
  5. Потом снять крышку подавая её вправо и одновременно вниз;
  6. Для удобства проверки и замены детали можно снять ремень, при обратной его установке внимательно поместить его правильно на шкивы так, чтобы он слетел во время работы.

Сборку произвести точно в обратном порядке, первыми закрутив 2 винта под фальшпанелью. При покупке детали обязательно проинформируйте продавца о точной модели вашей машины и её способе загрузке. Детали на вашем приборе могут заметно отличаться от тех, которые предусматриваются на фронтальных загрузках.
