Как ставить стяжку эксцентриковую мебели мебели?

Назначение

При сборке мебельного изделия должно быть проверено расположение соединяемых частей конструкции, чтобы в процессе эксплуатации не нарушалась ее целостность. Для этого и предназначена мебельная стяжка – крепеж, который дает возможность плотно и прочно соединить конструктивные элементы, расположенные в определенном положении (чаще всего под прямым углом) относительно друг друга. Если прежде мебель собирали в основном с помощью шурупов и саморезов, то теперь для этого применяют разные виды стяжек.

Такая замена обусловлена тремя причинами:

1. Повышением эстетичности мебели, благодаря применению стяжек крепление деталей становится невидимым;
2. Каждая разборка мебели, собранной с помощью шурупов, снижает надежность;
3. Иногда применение обычного крепежа попросту невозможно по конструкционным соображениям.

И наконец, применение мебельных стяжек позволяет обеспечить быструю и прочную сборку изделия.

Сборка ящика

Сборку ящика с эксцентриковой стяжкой рекомендуется осуществлять в такой последовательности:

1. Закрутить эксцентриковый винт в фасадную поверхность ящика.
2. В выемки по бокам отверстия под винт вставить шканты, уплотнить их молотком.
3. Вставить на шканты и шток боковую часть ящика.
4. Молотком помочь боковине плотно занять место.
5. Вставить до упора в паз в боковине эксцентрик.
6. Не прилагая большие усилия, провернуть эксцентрик до упора.
7. Повторить все действия с другой стороны.
8. Вставить в пазы дно ящика.
9. Евровинтами прикрутить вязку ящика.
10. Степлером зафиксировать дно.
11. С боковой стороны дотянуть евровинты ключом.
12. Прикрепить ручку.

Инструкция по установке эксцентриковой стяжки (без втулки)

Необходимо:

• специальный шуруповерт или дрель с соответствуючим накладкой;
• фреза 15 мм;
• сверло 7 мм;
• сверло 5 мм (для штока);
• измерительная линейка или метр, строительный карандаш, шило.

По стандарту, толщина штока равна 6 , длина-44 мм. Диаметр самого составляет 15 , глубина-12,5 мм.

Для использования эксцентрикового крепежа необходимо сделать три отверстия неодинакового диаметра.

Приступая к работе, мы должны помнить, что для оптимальной сборки необходимо, что бы эксцентриковая стяжка захватывала конец штока хотя бы на 6 мм.

Под шток, который будет ввинчиваться в ДСП, сверлом диаметром 5 мм, делаем отверстие; в боковой части, его центр должен находиться на отметке 8 мм от крайней грани, глубина -10-11 мм. Главное, что бы сам шток входил плотно и ввинчивался по отметку.

В следующей детали делаем разметку для двух отверстий:

На растоение 34 мм от крайней грани, 15 мм фрезой- первое. Глубина должна ровняться толщине самого минификса(приблизительно 12 мм), для надежного вхождение самого крепежа в деталь.

В торце детали делаем следующее отверстие, обязательно по центру, сверлом 7 мм.

Далее, в отверстие 5 мм вкручивается шток эксцентрика, на него накладывается вторая деталь, вся конструкция зажимается соответствующим минификсом.

Главное позади. Остальное дело техники. В отверстие, диаметром 5 мм, ввинчиваем шток, а на него накладывается другая деталь после чего зажимаем минификсом. Можно сказать что все основные моменты в нашей инструкции стяжки эксцентриковой успешно пройдены.

Установка мебельного эксцентрика своими руками

Эксцентриковая стяжка (растексы, минификсы, эксцентриковый зажим – кто как называет) – это один из наиболее распространённых видов мебельного крепежа.

Минификсы хороши тем, что детали, стянутые с их помощью, можно многократно разбирать и собирать обратно, без потери жесткости, что не получилось бы при использовании конфирматов, где с каждой сборкой/разборкой крепление будет терять жесткость.

Минус у мебельного минификса только один – это кропотливая работа по его установке. Если не иметь дорогостоящего присадочного оборудования, для установки своими руками нужно очень тщательно разметить и точно просверлить три разных отверстия в трех разных плоскостях, что обычно занимает очень много сил и времени.

Данная работа не терпит оплошностей в разметке. Ведь отрегулировать соединение вы в итоге не сможете.

Так же его стоимость нельзя назвать совсем дешевой. Цена минификса обычно дороже конфирмата в 3-4 раза.

Поэтому ее стоит применять в самых необходимых случаях.

Где применяется

Эксцентриковый зажим используют в местах крепления деталей (Т- или Г-образных), соединение которых необходимо скрыть от посторонних глаз. Например, ими крепят:

• Столешницы компьютерных и других столов из ДСП
• Столешницы комодов
• Дно и крыши шкафов купе и другие детали, где нет возможности сверлить отверстия на лицевой части детали.

Установленный шток минификса эксцентрикового зажима полностью скрыт в теле ДСП, а видимым остается только эксцентрик, который устанавливают с внутренней стороны изделия.

Виды эксцентриковой стяжки

В зависимости от производителя, есть несколько модификаций минификса, в комплект которой входит:

• Шток (растекс)
• Эксцентрик (минификс)
• Пластиковая или металлическая втулка (в зависимости от производителя)
• Заглушка минификса (необязательно)

Так же существуют угловые (на шарнире) и двухсторонние стяжки. Но для их использования нужно быть полным извращенцем, а так же хорошенько подумать, куда их можно применить. В наше время их практически перестали использовать из-за ненадобности.

Популярным сегодня остается эксцентриковый зажим, шток которого идет уже с резьбой под ДСП, без пластиковой втулки. То есть состоит только из двух частей: штока и эксцентрика.

Но, на всякий случай, в данной статье мы разберем монтаж двух видов этого крепежа — как с втулкой, так и без нее.

Инструкция по установке эксцентриковой стяжки (без втулки)

• Шуруповерт
• Фреза «Форстнера» 15 мм
• Сверло 7 мм (для тела штока)
• Сверло 5 мм или конфирматное (для вкручивания штока)
• Линейка, шило, карандаш

Стандартная толщина тела штока стяжки 6 мм, а длинна – 44 мм. Диаметр эксцентрика составляет 15 мм, а его глубина –12,5 мм. Фото эксцентрика и штока:

Как уже упоминалось выше, для установки минификса в соединяемых деталях нужно сделать три отверстия разного диаметра.

Итак, давайте приступим к сборке.

Для качественной сборки, чтобы ексцентрик захватил головку штока, она должна выглядывать на 6 мм:

Под вкручивание штока в ДСП делается отверстие сверлом 5 мм (или конфирматным), если это боковина, его центр должен располагаться на расстоянии 8 мм от края, глубиной 10-11 мм (шток должен вкручиваться плотно и до самого конца, по отметку, это видно на фото).

В другой детали делается разметка под два отверстия.

Первое — на расстоянии центра на 34 мм от края, под отверстие фрезой «Форстнера» диаметром 15 мм. Его глубина должна быть равной толщине эксцентрика (около 12 мм), чтобы эксцентрик вошел в деталь «заподлицо».

Второе отверстие делается в торце детали, строго по центру, сверлом 7 мм (на 1мм больше тела штока).

Далее, в отверстие 5 мм вкручивается шток эксцентрика, на него насаживается вторая деталь, и конструкция зажимается минификсом.

Как пользоваться стяжкой: фиксация

Эксцентриковый крепеж служит для соединения двух деталей изделия. Рассмотрим принцип её действия на примере крепления ножки стола.

Как же установить стяжку в детали письменного стола?

В верхней части ножки стола необходимо просверлить два отверстия для металлического фиксатора.

Два аналогичных отверстия просверливают и на торцевой части стола (над только что изготовленными отверстиями). В итоге получаем сквозной канал.

На столешнице сверлят ещё два отверстия (на этот раз глухих) с тем же расположением относительно друг друга.

В полученные отверстия вкручивают шток с Т-образной головкой.

Ножку стола прикладывают к столешнице так, чтобы шток смог пройти через заготовленный сквозной канал, оказавшись в центре отверстия для фиксатора, и вошел в сам фиксатор.

После этого эксцентрик проворачивают по часовой стрелке до упора. Так стяжка фиксирует шток.

Эксцентриковая стяжка − лучшее крепление для мебели. Однако нужно делать точные отверстия под эксцентрик и шток крепежа, иначе поломаются и замок, и детали изделия.

Стяжка эксцентриковая: что по ценам?

Купить детали для эксцентриковой стяжки мебели можно:

• в Москве от 2 руб;
• в Киеве − от 0,40 грн.

Неровное напольное покрытие может испортить вид интерьера . Кроме того, на такие покрытия невозможно укладывать ни ламинат, ни паркет. Поэтому, в первую.

Металлокассеты для фасадов Использование вентилируемых фасадов уже долгое время не является новшеством. Перспективным новичком среди отделочных.

Прочность и надежность бетонной стяжки имеет свои пределы, и хотим мы того или нет, но со временем может потребоваться ремонт или полная замена стяжки.

2012 – 2019 «Сайберия» Строительство домов и строительные услуги

Другие варианты мебельных стяжек: краткий обзор

Как мы уже выяснили из вышесказанного, эксцентриковая стяжка является одним из самых прочных креплений. Но не всегда целесообразно использовать данный тип соединения. Рассмотрим, какие еще крепления используются производителями корпусной мебели.

Конфирмат

Конфирмат – один из наиболее популярных и простых в монтаже вариантов соединений. Скрепить детали корпуса с помощью конфирматов не представляет никакого труда и сложности. Таким видом крепления можно соединять элементы только под прямым углом.

Конфирмат — еще одна деталь мебельного крепежа

Для монтажа мебельных частей с помощью конфирмата потребуется высверлить паз по диаметру головки крепежа в одной из заготовок, второе отверстие необходимо сделать в торцевой части другой заготовки, но диаметр уже будем меньшим – обычно применяют два сверла 5 и 6 мм. Хотя, можно воспользоваться и сверлом комбинированного типа – это удобно, поскольку работать будете одним только инструментом, постоянной замены не потребуется.

Конфирматы для большей надежности рекомендуют использовать вместе с небольшим стержнем из дерева – шкантом. Такой стержень не даст заготовкам сместиться при закреплении конфирматом.

Данный тип сцепки, в отличие от эксцентрикового, не позволяет скреплять части изделия несколько раз

Но, используя данный тип сцепки, следует знать, что изделия из древесно-стружечной плиты стоит скреплять один раз. Из-за высокой пустотности ДСП, повторное соединение конфирматом не гарантирует крепкую стяжку.

Конфирмат – соединение, которое, в отличие от эксцентриковой стяжки, видно на поверхности изделия. Поэтому, чтобы скрыть его, можно воспользоваться декоративными наклейками или заглушками в цвет поверхности корпуса.

Читать также: Присадка для сварки 4 буквы

Межсекционная стяжка

Данный способ крепления используется, когда надо соединить между собой модули, к примеру, шкафы или антресоли. Стяжка состоит из двух деталей – гайки (втулки) и винта. Поскольку древесно-стружечная плита, применяемая для изготовления корпусов, имеет разную толщину, то и межсекционная стяжка может быть разного размера.

Чтобы скрепить два модуля данным видом соединения, необходимо выровнять скрепляемые элементы и в двух стенках корпуса просверлить совпадающие сквозные отверстия. Вставляем с одной стороны втулку, с другой стороны винт и затягиваем с помощью отвертки. Секции скреплены.

Мебельные уголки

Давно и всем известный вид крепления. Изготавливаются они из металла и пластика, а монтируются с помощью саморезов. Не рекомендуется использовать уголки в тех частях мебели, на которые предполагается нагрузка.

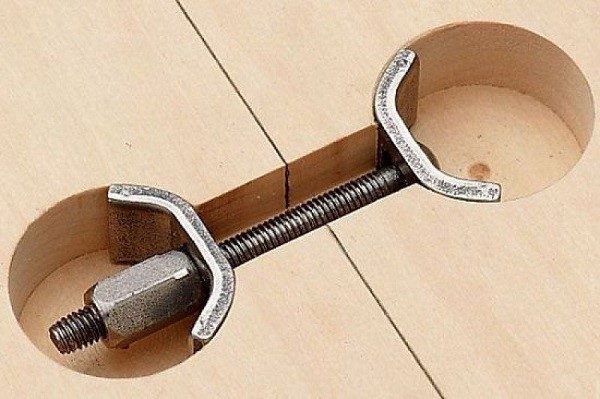

Стяжка для столешницы

Данный вид сцепки используется при производстве гарнитуров для кухонь. Он представляет из себя винт и пару упоров. Отверстия под такую стяжку делаются с помощью фрезы Форстнера нужного диаметра, и лобзиком выпиливается канал для винта.

Отверстия для такого крепления также производятся посредством использования фрезы Форстнера

Что нужно знать перед покупкой?

1. диаметром и высотой эксцентрика;
2. длиной стойки;
3. типом крепления стойки (винт или саморез);
4. типом гайки (футорки).

Принцип работы соединителя

При сборке изделия шток с Т-образной головкой проходит через отверстие в торце основной детали. Его головка оказывается в середине поперечного отверстия. Туда устанавливают эксцентрик, что внутренней стороной захватывает головку штока.

При следующем повороте эксцентрик поворачивается в отверстии и воздействует на головку штока — сначала сближает соединяемые детали, а затем создает необходимое усилие в соединении.

Стяжка состоит из литого металлического эксцентрика, форсунки и штока. Есть много конструкций таких, у которых шток заворачивается в материал присоединяемой детали без форсунки.

ВАЖНО! Эксцентрики диаметром 25 мм, а иногда и 15 мм обязательно закрываются пластмассовой заглушкой. Различают стяжки по диаметру эксцентрика

Чем он больше, тем больше ход стяжки и больше возможное усилие. Используют эксцентрики диаметром 25, 15 и 12 мм

Различают стяжки по диаметру эксцентрика. Чем он больше, тем больше ход стяжки и больше возможное усилие. Используют эксцентрики диаметром 25, 15 и 12 мм.

Недостатки

При эксплуатации крепеж может ослабевать. Чтобы решить эту проблему, изготовители делают рабочую поверхность эксцентрика вогнутым, а контактирует с ней сферическая рабочая поверхность головки штока. В других конструкциях внутренняя рабочая поверхность эксцентрика ступенчатая, а примыкающая к ней рабочая поверхность головки стержня — плоская.

При этом наружная поверхность эксцентрика снабжена косыми сглаженными зубцами, наклоненными в противоположную сторону от направления его вращения при сборке. Это увеличивает сцепление с материалом детали, дополнительно препятствует его самопроизвольному повороту и ослаблению соединения в процессе эксплуатации.

Насечки внутри эксцентрика усиливают его сцепление со штоком в три раза, по сравнению с гладкой плоской поверхностью.

Такой крепеж требует точного взаимного расположения всех сопрягаемых отверстий. Сверление этих отверстий на коленке приводит к поломке эксцентрика.
