Тумба под духовой шкаф и варочную панель: как выбрать модуль под встроенную технику?

Правила установки

Инструкция и методика проведения установки есть у любого служащего. Монтаж духового шкафа – сложная задача, которая требует разносторонних навыков. Особая внимательность нужна в работе с электрической проводкой. Требования для работников предполагают соблюдение личной безопасности, поэтому желательно работать в специальной, а не домашней одежде.

Электрическая встройка характеризуется высоким энергопотреблением, поэтому для нее нужен дополнительный электрический кабель. Провод должен быть сечением 2,5 или 4 кв. мм. Для безопасной эксплуатации прибора нужно правильно собрать заземление. Токоведущий кабель принято подключать с помощью отдельного автомата.

Автоматическая защита должна соответствовать поступающей мощности, иметь запас около 10%. Кабельная жила отдельно заземляется на шину общего щитка, если установка производится в многоквартирном доме.

В частном жилье с надежной проводкой допускается подключение и сборка духовых шкафов с использованием розеток. Вилку можно вставить самостоятельно. Она должна иметь заземляющую пластину европейского образца. К этой пластине можно присоединить жилу кабеля, которая обычно зеленого или желтого окраса. Еще два провода с клеммами прижимаются к контактам из латуни.

Цветовая маркировка проводника соответствует типу назначения кабеля:

• фаза: коричневая;
• нуль: синий;
• земля: зеленая.

Клеммы могут иметь буквенное обозначение:

• фаза: L;
• нуль: N;
• земля: PE.

Порядок действий производится по инструкции:

• включите автомат, касающийся духового шкафа;
• проверьте световую индикацию наверху устройства на работоспособность;
• установите нагрев на максимальный режим;
• прокалите духовку при +250 градусах при включенной вытяжке.

Монтаж газового шланга

Проверка комплектации и отсутствие механических повреждений

Получив газовую духовку из магазина, важно проверить ее на наличие механических дефектов, которые могли появиться при транспортировке, и проверить комплектацию.

Подсоединение к газопроводу. Затем подключаем газовый шланг к центральному газопроводу

В кран перед установкой газового шланга должна быть установлена диэлектрическая вставка, которая не передает электричество и не пропускает его на шланг и на газовый прибор.

• Если встраиваемый духовой шкаф подключается вместо обычной газовой плиты, то отключаем старый бытовой прибор. Для этого перекрываем отсекающий кран и накручиваем на наружный патрубок тройник. Он необходим, чтобы подвести энергоноситель не только к духовому шкафу, но и к варочной поверхности. Оба шланга должны иметь свои краны для того, чтобы отсечь подачу газа на каждый из этих двух кухонных приборов. Это необходимо для комфортной работы с ними в дальнейшем.
• Гибкий шланг подключается к бытовому прибору обычным накручиванием гайки по резьбе. Но для обеспечения герметичности необходимо в месте такого соединения использовать специальную прокладку. Ее предварительно нужно смазать солидолом.

Внимание! При закручивании гайки важно не перестараться. Иначе можно сорвать резьбу!

Каким видом духовых шкафов отдать предпочтение при выборе

Вопрос: «Как выбрать духовой шкаф?» должен быть решен в процессе установки варочной поверхности. Основными критериями, на которые необходимо ориентироваться при установке и подключении техники являются:

Тип установки

Тип габаритов

Тип управления

Мощность подключения.

По своему виду и типу установки шкафы духовые могут быть:

Зависимого подключения

Независимого типа.

По энергообеспечению и типу нагревательного элемента различают духовые шкафы газовые и электрические. В некоторых случаях использовать духовой шкаф электрический невозможно из-за состояния проводки, поэтому предпочтение лучше отдать духовым шкафам газовым встраиваемым.

Духовой газовый шкаф позволит быстро приготовить и разогреть блюдо.

Газовые духовые шкафы имеют классическое расположение газовых горелок на дне или стенках шкафа. Некоторые модели оснащают электрическим нагревательным элементом, конвекционным вентилятором, грилем и вертелом. Установка газового духового шкафа аналогично установке газовой плиты.

тип габаритов

Тип габаритов духового шкафа может быть полноразмерным, узким и увеличенным. Стандартная ширина духового шкафа электрического составляет около 60 см. Для узких моделей ширина составляет 45 см, для увеличенных – 90 см.

Существует также показатель глубины габаритов и установки духового шкафа, который равен 50 – 60 см. Высота встраиваемых шкафов и духовок составляет от 55 до 65 см.

У узких моделей высота равна 45 см. Таким образом, тип габаритов является основополагающим фактором для корректной установки духового шкафа.

тип управления

Выбор типа управления это стоимость шкафа, потому что шкафы с электронным типом управления дороже. Бесспорно, в духовых шкафах с электронным управлением функциональные возможности техники более расширены, включая пользовательские функции (автопрограммы).

Полезные советы

Кроме основных критериев выбора встраиваемой техники обратите внимание на существующую систему безопасной эксплуатации. Это наличие двойных стекол, функций автовыключения и защиты от детей, а также возможность установки шкафа своими руками

Монтаж газового духового шкафа

Начало установки газовой духовки аналогично установке электрической. Точно так же нужно подготовить нишу, оставляя между стенками такие же расстояния. Но, конечно, имеются и отличия, связанные с источником работы духового шкафа.

Модели, функционирующие за счёт природного газа, подсоединяются к газопроводу при помощи специального гибкого шланга. Здесь необходимо обеспечить полноценную герметизацию каждого из соединений.

Если к трубе газа подключается сразу и духовка и варочная панель, то понадобятся две ветки подключения с разными кранами для отключения поступления газа.

Перед тем как приступить к последующим действиям, необходимо установить за краном прокладку из диэлектрического материала. Она необходима для выполнения функции разрыва электрической сети. Для присоединения к центральному газоснабжению пользуются либо медной (можно и стальной) трубкой, либо сильфонным шлангом.

При установке медного или стального изделия нужно помнить, что труба находится рядом с духовкой. Чаще всего подходит трубка на 0,5 дюйма, имеющая наружную резьбу. Практически у всех духовых шкафов газовый вывод подходит под эти параметры. К этому выводу можно подсоединить как сильфонный шланг, так и металлическую трубу.

При установке шланга, необходимо проследить, чтобы он не соприкасался с движущимися предметами, а также необходимо избежать его пережима. Шланг не должен быть длиннее двух метров. При этом в идеале на нём не должно быть никаких наращиваний. Соединений и переходников должно быть минимальное количество. Оптимальное — не больше двух.

Особенности установки и подключения газового духового шкафа

Эти нюансы при подключении газового духового шкафа нельзя упускать из внимания. По завершении установки нужно обязательно убедиться что все сделано правильно и не допущено никаких ошибок.

Однако, и это ещё не все. Завершив монтаж варочной панели и духовки необходимо ещё и правильно настроить работу техники — отрегулировать минимальный огонь газовой горелки и контакты термопар, которые входят в запирающий клапан системы газового контроля агрегата.

По окончании всех работ, необходимо убедиться что газ не пропускает. Для этого можно воспользоваться старым проверенным способом. При помощи губки или помазка нанести на участки, из которых потенциально может происходить утечка, мыльную пену. Если мыло начнёт пениться — значит, здесь газ пропускает. Далее, останется просто качественней заизолировать проблемный участок.

Существуют ещё некоторые тонкости, которые обязательно нужно соблюдать при работе с газовым оборудованием. Обычный человек не всегда сможет как следует установить духовой шкаф, работающий на газу. Поэтому при возникновении малейших сомнений лучше всё-таки обратиться к специалисту.

Подготовительные работы по установке и выбор места

К выбору места для установки встраиваемого своими руками электрического духового шкафа следует подходить с предельной ответственностью. При этом кроме соблюдения базовых правил электрической и пожарной безопасности, надо обеспечить нормальные условия для работы духовки и побеспокоиться о том, чтобы она не мешала функционированию прочих бытовых приборов, расположенных на кухне.

Далеко неполный список рекомендаций выглядит следующим образом:

• в непосредственной близости от духовки не должны находиться шторы, полотенца, изделия из бумаги и иные легковоспламеняющиеся предметы;
• элементы мебели, контактирующие со шкафом, должны без повреждений выдерживать температуру 50 оС;
• расположение духового шкафа вплотную с холодильником или морозильной камерой недопустимо;
• желательно устанавливать духовку на максимальном удалении от источников водоснабжения;
• для обеспечения естественной циркуляции воздуха необходимо предусмотреть зазоры не менее 90 мм снизу, 40-50 мм для боковых и задней стенки духового шкафа;

• сбоку от места установки на высоте не менее 10 см от пола должна быть электрическая розетка с заземлением, до которой можно легко дотянуться.

Важно! Розетка должна быть рассчитана на силу тока не менее 40 А. Если это не так — произведите замену

Перед тем как встроить новый духовой шкаф своими руками, следует определиться с местом его установки. Наиболее удобные точки расположения духовок:

1. В тумбе под столешницей. При этом варочная плита совсем не обязана находиться рядом. Такое размещение является оптимальным для небольших кухонь с ограниченной площадью рабочих поверхностей;
2. Шкафы колонны. Этот вариант хорош для просторных помещений. Предназначенная для духовки ниша может располагаться на уровне глаз, что облегчает надзор за процессом приготовления пищи и удаляет горячие поверхности от детей;
3. В остов. Многие хозяйки считают удобной и естественной установку духового шкафа в несущие конструкции варочной плиты, стоящей в центре кухонной зоны;

4. В высокую тумбу. В кухне среднего размера вполне возможно смонтировать духовку в крайнюю тумбу кухонного гарнитура.

В качестве подготовительных работ после выбора места будущей установки печки следует предусмотреть:

• наличие надежной вентиляции;
• ревизию заземления;
• проверку электрической сети на возможность подключения нового крупного потребителя энергии.

Совет! Розетку для мощной духовки следует подключить через отдельный автомат. При недостатке собственной квалификации обратитесь к профессиональному электрику.

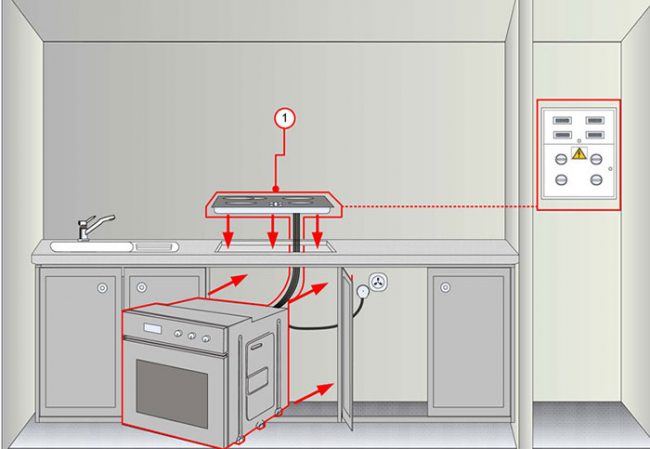

Подключение встроенного электродухового шкафа

После установки можно начинать его подключение. В связи с тем, что для работы электродухового шкафа необходимо огромное количество электроэнергии, то самым сложным и ответственным заданием при подключении является прокладка трёхжильного медного провода от силового щитка до розетки.

Если дом, в котором находится кухня весьма старый и его внутренняя электропроводка сделана с использованием алюминиевых электропроводов, то сделать это надо обязательно. Если уровень мощности духовки варьируется от 3 до 3,5 киловатт, то уровень потребления электрического тока составит 16 ампер. В силовом щитке надо обязательно поставить отдельный автомат, рассчитанный на 25 ампер, для включения духового шкафчика и от него до ближайшей розетки на кухне протянуть в кабель-канале провод ВВГ размеры которого составляют 3×2,5.
Если уровень мощности духового шкафа составляет более 3,5 кВт, то надо производить расчёт на ток порядком 32 ампер. При этом следует применять провод типа ВВГ – 3×4 и выставлять автомат на 40 ампер.

Помните!
Все без исключения виды электромонтажных работ надо проводить только при выключенном электричестве. То есть вплоть до полного окончания монтажа на клеммы входного автомата сеть не должна подключаться.
На пришедший в кухню трёхжильный кабель надо установить трёхконтактную «авророзетку». Она обладает тремя клеммами: «земля», «ноль», «фаза». Если в квартире проводка установлена без «земли» согласно двухпроводниковой схеме, то необходимо выполнить подводку «земли» на щиток этажа из центрального щита электропитания подъезда.

Зависимо от модели задняя часть духового шкафчика может быть оборудована трёхконтактным разъёмом, предназначенным для подключения кабеля силового либо обычный клемник с несколькими винтиками. При последнем варианте под поверхность шайб винтиков затягивают небольшой отрезок трёхжильного кабеля на один конец, которого устанавливается «евровилка». На каждый винтик нанесена маркировка земли, ноля и фазы, однако, не смотря на это, данную работу следует выполнять крайне аккуратно.

Обустраиваем место под электрический духовой шкаф

Если уже установленная мебель позволяет в специальную нишу по размерам вмонтировать электрический духовой шкаф, то на всю работу уйдет не более 1-2 часа. Ничего сложно нет в том, чтобы самостоятельно подключить прибор. Понадобится следующий инструмент:

• вилка заземления необходима для подключения духового шкафа к общей сети;
• электрическая дрель;
• изолента;
• крестовая отвертка.

Пример соотношения размеров при подключении духового шкафа

Что касается размеров, то здесь необходимо четко просчитывать все параметры духового шкафа и уже существующего отсека под шкаф в мебели. Если духовка будет превышать параметр глубины разъема, то она просто-напросто не поместится в мебель.

Если все удачно подходит, то следующим этапом необходимо позаботиться о защите от перепадов напряжения в общей сети, предусмотреть заземление, задняя часть духовки должна размещаться на расстоянии 50 мм от стены. Именно таким образом устройству будет обеспечена хорошая вентиляция. Зазоры по бокам должны составлять в районе 5 см.

Лучше всего обзавестись силовой розеткой мощностью 40А под шкаф. Она может быть расположена слева или справа, но обязательно на расстоянии не мене 10 см от пола.

Подключение электрического духового шкафа

Как сделать тумбу под духовой шкаф своими руками

Сделать такой гарнитур самостоятельно несложно

Важно иметь базовые знания и необходимые материалы. Самостоятельный сбор обходится дешевле, а сама процедура обычно проходит около трёх часов

Создание проходит в несколько этапов:

• Размеры. Стандартные размеры гарнитуров: ширина – 60 сантиметров, высота – 85 сантиметров. Нужно заранее просчитать размер гарнитура, чтобы ширина духовки была на 1–2 сантиметра меньше;
• Материалы:

1. Фанера, толщина – 18 мм;
2. Материалы для столешницы толщиной около 30 мм;
3. Направляющие для ящика;
4. Мебельные опоры (обычные, пластиковые);
5. Евровинты или конфирматы, Саморезы (3,5 на 16 мм);
6. Шуруповёрт, рулетка, карандаш, линейка;

Расчёты. На боковинах ровно прочертить место установки направляющих для ящика

Важно учитывать высоту ящика. Затем высверлить отверстия для верхнего горизонта (перегородки, куда будет ставиться духовка)

Сделать это по линии. Установить направляющие, используя саморезы. Перегородка будет стоять над ящиком;

В дне просверлить 4 отверстия, отступ справа и слева -60 сантиметров.

 Сборка. Отсчитать 5 сантиметров от краёв к середине, прикрепить ножки. Поставить дно ребром, присоединив боковые части (отверстия на дне специально для этого). Прикручивать крепче, чтобы шляпка шурупа не выступала за фанеру. Затем присоединяем перегородку, вкручивая конфимарты через боковые отверстия.

Подготовить ящик, установив ответные части направляющей.

Важно делать чертежи на пять миллиметров больше для свободного вхождения конструкции. Затем просверлить на линии отверстие

Важно, чтобы оно не выходило за линию. После этого полотно электролобзика вставляется и вырезается проём.

Затем нужно попробовать вставить варочную плиту в проём. При необходимости провести дополнительную обрезку. Затем зафиксируйте устройство с помощью крепежа, который идёт в комплекте с плитой.

Особенности и правила установки газовой духовки с варочной поверхностью

Для присоединения газовой духовки не нужны разрешения от газовой службы, но в то же время за неправильный монтаж предусмотрен штраф. Оптимальный вариант установки выглядит так: сначала освобождают отсекающий кран, и на его наружный патрубок накручивают тройной фитинг. Навинчивают с помощью смазанной пакли. Далее на две свободные ветки фитинга устанавливают краны, так же как и фитинг на патрубок. Все стыки затем проверяют на плотность и герметичность. Их промазывают мыльным раствором и потом открывают центральный кран. Если появляются пузырьки, то все манипуляции начинают заново. Достаточно даже едва заметных пузырей. Когда все будет сделано идеально, приступают к подключению шкафа. Его соединяют подводкой с краном. В накидную гайку вкладывают прокладку с солидолом. Гайку закручивают плотно, но настолько, чтобы она не давила на соединение.
